のこぎりとは?

電動ノコギリに対して手で扱うノコギリは手ノコや手びきノコという。大工道具のノコギリといえば、従来は両側に刃のある両刃ノコギリ(両刃ノコ)だったが、現在では片側だけに刃のある片刃ノコギリ(片刃ノコ)が増えている。しかも、切れ昧が悪くなってきたら目立てという作業で直せるが、手間も費用もかかるため替え刃式ノコギリが増えている。
また、従来は折り込みノコギリ(折り込みノコ)といえば植木用のものが中心だったが、現在では大工用にも広がりを見せている。なお、手ノコには他にも細工切りをする糸ノコ、木材以外の材料を切る金切りノコなどがある。

英語:handsaw

スポンサーリンク

ノコギリ名称

ノコギリ-名称

ノコギリの刃 |ヨコ挽き刃|ヨコ挽き刃

ノコギリの刃には木の繊維の方向に使う縦びき刃と繊維を断つ方向に使う横びき刃がある。両刃ノコなら両方を備えてるが、片刃ノコはどちらかを選択することになる。ただし、縦びき刃で横びきするのは困難だが、横びき刃で縦びきしても多少作業性は悪くなるが、使えないことはない。

ヨコ挽き刃

ヨコ挽き刃

タテ挽き刃

タテ挽き刃

また、替え刃式なら塩ビ用や竹用のノコ刃への交換も可能だ。
銅つき(導突き)ノコギリ、よ非常に薄く刃の目が細かいもの。背金という金属が補強のために刃の反対側につけられている。作業は遅くなるが、精密に切ることができる。

ノコギリ柄

手ノコの柄は木製か、これに籐を巻いたものが多かったが、最近では樹脂製のものもあり、ゴムなどで滑りどめがほどこされたものもある。また、真つ直ぐではなくピストルのようなガングリップも登場してきている。

ノコギリ柄

ノコギリ柄

ノコギリの種類と用途

図に代表的なノコギリを示しました。いちばん普及しているのが『替刃ノコ』です。刃が切れなくなったら、目立てをせずに刃を交換する方式。ワンタッチで交換でき、すぐに新品の切れ味が得られるので、プロにも人気があります。硬質な刃が備わっていて、切れ味そのものも優れています。片刃のノコなので、タテ挽き用とヨコ挽き用は別々のノコです。実際には後者がよく使われます。

ノコギリ種類

ノコギリ種類 画像出典先:.道具の徹底使用術  著者:荒井章 山海堂

両刃ノコ | 大エノコ

「両刃ノコ」は1枚の幅広いノコ身にタテ挽きとヨコ挽きの刃を設けたものい昔から「大エノコ」とも呼ばれ、貫禄があるノコです。加工材が多くなって、夕テ挽きをする機会が少なくなり、一方では目立てを受け付ける店が減っていることから、だんだん使われなくなってきています。ここまでは一般的な木工作業用で、板を効率よく真っすぐに切るためのノコギリです。

両刃ノコ

両刃ノコ

胴付き(導突き)ノコ

「胴付き(導突き)ノコ」は薄いノコ身に補強板を付けた、精密切断用のノコ。

刃は細かく、切り口や挽き具合がともに滑らかです。ヤスリをかけにくい細部の加工では、そのまま仕上げ面にできます。挽く時にはノコが躍らないので、板を押さえながらの片手操作も可能です。ノコ身は薄く、精密な細工に適しています。
例えば2ミリ幅の切断も可能。切りしろが充分に取れない場合、そのまま切っても誤差はわずかです。長い切断では、背金が切り口に当たるので不向きです。

胴付き(導突き)ノコ

胴付き(導突き)ノコ

ノコギリ胴つき

ノコギリ胴つき

アゼ挽きノコ |畦挽き鋸

「アゼ挽きノコ」は溝を切るためのノコ。刃が丸く配列されていることと、首が長いのが特徴です。板の途中から切り始めて、角窓を切り抜くこともできます。
この場合でも挽き穴は不要です。タテ挽き目とヨコ挽き目が付いています。

畦挽き鋸

畦挽き鋸

回し挽きノコ

「回し挽きノコ」は曲線状に切ったり、円を切り抜くためのノコ。細長いノコ身が特徴です。狭いすき間から、奥のほうの部材を切る場面でも使われます。

廻しびきノコギリ(廻しびきノコ)は、手動のジグソーといったところ。
同じような使い方もできるが、手作業であるだけに手間と時間がかかる。現在、廻しびきノコが活用されているのは電気工事や配管工事。宕旨ボードや合板の壁にコンセント用やパイプ用の穴をあけるのに使われる。すでに施工された壁の場合、ジグソーでは作業が難しいが、廻しびきノコなら垂直面でも問題なく作業できる。

一般的な手ノコは引く時に切れるが、廻しびきノコには押し切りタイプもある。壁を切り抜く時、押し切りなら切りクズが壁の内側に落ちるので、室内を汚さずにすむ。
また、先端がキリのように使え、ガイド穴を別の工具であける必要がないものもあり、ツッキリソーと呼ばれる。

回し挽きノコ

回し挽きノコ

廻しびきノコギリ

廻しびきノコギリのタイプ

廻しびきノコギリ 使い方

廻しびきノコギリ 使い方

廻しびきノコギリ 使い方1

四角く切り抜くのであれば最初にドリルなどで角の部分にガイド穴をあけておく。

廻しびきノコギリ 使い方2

廻しびきノコギリ 使い方2

穴にノコギリを入れ墨線にそって切つていく。石膏ボードなら簡単に切れる。

廻しびきノコギリ 使い方3

廻しびきノコギリ 使い方3

切り取つた石膏ボードを壁の内側に落とさないように注意して作業する。

廻しびきノコギリ 使い方4

廻しびきノコギリ 使い方4

写真ではわかりにくいが、押し切りタイプのものなら切りクズが向こう側(壁の内側)に落ちるので、室内側が汚れない。

折込みノコ |剪定ノコ

「折込みノコ」は、携帯のために刃を折りたためるタイプ。植木の「剪定ノコ」によく見られますが、この生木用とは別に、木材用として「仮枠ノコ」の名前で呼ばれます。脚立で上る高所作業や、出掛けた先での作業には安心して持ち歩けます。こうした使い方の違いがさまざまな形の違いとなって表れています。

折込みノコ

折込みノコ

替え刃ノコギリ |薄刃

替え刃式ノコの脱着部分の構造は規格が統一されているわけではない。パイオニアであ
るゼットソーの方式に準じているメーカーが多いが、まったく互換性のない方式もある。

替刃ノコギリ

替刃ノコギリ

ノコギリ-用途 種類

ノコギリ-用途 種類

のこぎりの仕組み、原理

ノコ刃の形に注目してみましょう。大別すれば、「タテ挽き目」「ヨコ挽き目(=江戸目)」「イバラ目(=バラ目、茨目)」に分類されます。

ノコギリ刃の形

ノコギリ刃の形

「タテ挽き目」は単純な三角形を連ねた刃です。これにアサリが付いています。
アサリとは、刃を互い違いに倒した構造。切った板の切り口に、ノコ身が締め付けられるのを防ぎ、いつも軽く挽くことができます。タテ挽きは、板の繊維と平行にすくい取る切り方になります。この刃の端面は直角で、ちょうどノミを立てて引っかくのと同じ原理で切ります。

繊維白体を切らずにすむので抵抗が小さく、その分だけピッチや刃形も大きく設定してあります。しかし全部が均一の刃ではなく、元刃から先刃に向かって、しだいに大きくなります。これは大きな刃が切り口に階段状のキズを付けるのを防ぐしくみです。また挽き始めにノコがあばれないように、小さい元刃から当てるための工夫です。

タテ挽き ヨコ挽き

タテ挽き ヨコ挽き

「ヨコ挽き目」は三角形の端面を斜めにした鋭角の刃です。ナイフを立てて引く原理で、繊維を直角に裁ち切ります。先端には上目を設け、刃が板へ深く食い込んだり、ノコ身が躍るのを防いでいます。全体に一定の小さな刃形で、滑らかに挽く刃。胴付きノコもこのタイプです。ヨコ挽き目は専用の刃なので、タテ挽きをすると、糸状の繊維を刃の間にかかえ込んでしまい、よく切れません。
「イバラ目」はタテ挽きとヨコ挽きの混合型。タテヨコともに、そこそこ切れます。切りクズの排出がよいので、主に生木の切断に使われる、剪定ノコなどがこれです。回し挽きノコも円を切るので、タテヨコに使えるこの刃です。回し挽きノコには製品によってアサリのあるものとないものがあります。
どのタイプの刃にも、配列の前後端には見当刃とアゴ刃があり、刃が欠け落ちるのを防いでいます。そしてタテ挽きヨコ挽きとも、刃が直線に並んだ先を延長すると柄尻に向かっています。これは挽く時に、刃が木材へ食い込む力と引っぱる力を合成して、バランスがとれるしくみです。回し挽きノコ、アゼ挽きノコなどは例外になりますが、それは手で刃を押し付ける力を自由に加減したいための構造です。なお、折込みノコには仮枠作業ノコのヨコ挽き目と、剪定ノコのイバラ目があります。ノコ全体の形が似ているので、よく見分けましょう。

ノコギリの選び方

電動ノコギリがあっても、1本ぐらいは手ノコもほしいもの。ちょっと端を落としたいといっ時に、わざわざ電動ノコギリの準備をするのは面倒だ。片刃の替え刃式で横びき刃で長さ265㎜前後のものを選んでおくのが無難だ。収納の面も考えると折り込みノコが有利。刃をかえれば庭木の枝打ちにも使える。

一般的な木工や室内の修理の場面では、替刃ノコのヨコ挽きがあればたいがいは間に合います。精密な工作が多い方は、これに胴付きノコがあれば使い分けが利きます。両刃ノコであれば、目立てを引き受けてくれる店を探して、そこで購人するのが実際的です。このほかのノコは、必要になってから揃えましょう。

替刃ノコは、同じ柄でタテ挽き刃もヨコ挽き刃も共用できます。同じメーカーであれば、取付部分は共通です。ただ胴付きノコは、背金が必要なので専用の柄になります。胴付きノコも、使う頻度が高ければ替刃式が便利です。

替刃の組み合わせ

替刃の組み合わせ

替刃にはサイズがあります。ヨコ挽き刃では8寸目と呼ばれる刃渡り250ミリがお勧めです。これは大きさ自体も手頃ですが、刃のピッチも小さめで挽きが滑らかです。小さな部材は片手で切ることも多いので、ノコが躍らないのは助かります。逆に大きな材料を効率よくこなすには刃渡り265ミリが適します。これは両手でグイグイ切るタイプです。この250か265ミリあたりが手頃なところです。
特殊な用途ではアゼ挽きノコも便利です。もともと小ぶりで刃渡りは100ミリまでです。長い溝を切るには100ミリ。窓抜きには60ミリを使います。これらの作業はルーターやジグソーなどの分野ですが、作業量が少なければ手ノコでも充分です。
回し挽きノコは、急な力-ブでも切り口に挟まれないことが最優先。アサリが大きく広がったもの、厚手で折れにくいものを選びます。

ヨコ挽き刃の仕様 (mm)

刃渡り  ピッチ
7寸目2251.2
8寸目2501.4
2652651.75
3003002.15
仮枠3333332.8

ノコギリの定番&逸品 |メーカー 価格比較

Silky  ユーエム工業 |おすすめ 鋸

シルキー TETU24 240 700-24

刃、ハンドルすべてのパーツを鉄で作った折り込みノコギリ。刃は替刃式を採用。リサイクル性、デザイン性に優れている。

シルキー TETU24 240mm(本体)(700-24)
価格:1380円(税込、送料別)

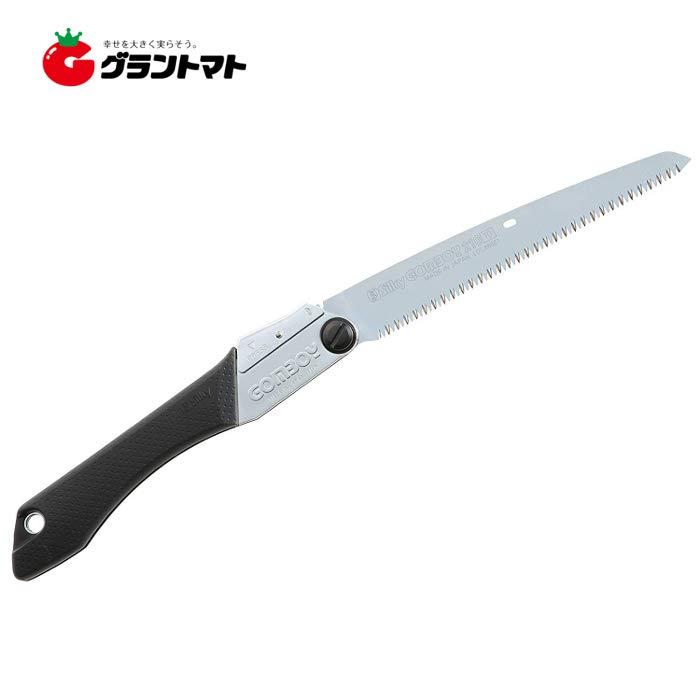

シルキー ゴムボーイ 210mm No.121-21

鏡面研磨仕上げ(アサリなし刃)により、綺麗な切り口と強靭な刃先を実現、スチール一体型ハンドルをゴムにインサートしたゴムハンドルは、あらゆる条件下でも滑らず、剛性感にあふれるハンドルは持ち易い。

ゼットソー 岡田金属 |おすすめ 鋸

ゼットソータックイン240大工目

アルミ大キャストのボディーにエラストマー樹脂のグリップを装着した折り込み鋸、コイン一枚で着脱が可能な替刃式を採用。

Z ゼットソー タックイン240 大工目 18004
価格:2198円(税込、送料別)

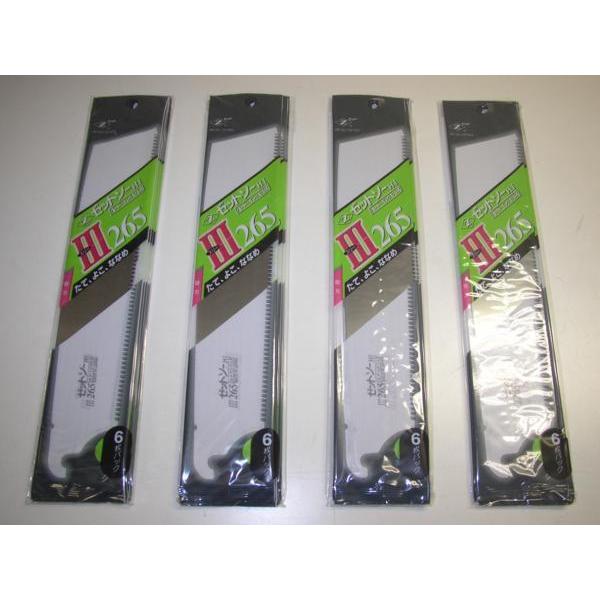

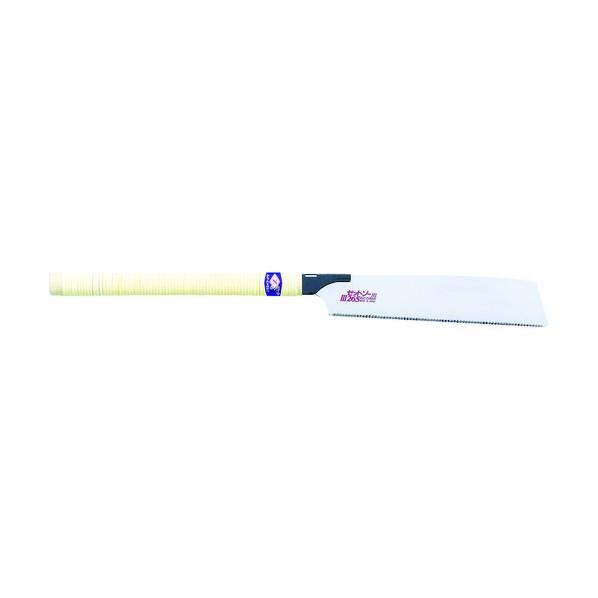

Z ゼットソーIII 265mm 本体 15075

精密横挽き用の刃を備え、滑らかな切り口を得ることができる、刃の交換はもちろんゼットソー方式で、交換の際には工具は不要。

(ポイント3倍)Z ゼットソーIII 265mm 本体 15075
価格:1724円(税込、送料無料)

Z ゼットソー ピストル265本体

滑りにくいピストル型の柄を採用、振り幅がコンパクト、狭いところでの切断に適している。

RAZORSA レザーソー工業|おすすめ薄刃鋸

レザーソー 薄刃 180mm No.290|オススメ 鋸

小回りが効くコンパクトな商品、板厚0.3ミリの薄い刃を長い背金で指示、切り口が綺麗である。また、穴加工にも対応した先端部をもつ、使い勝手が良いノコギリ。

【ポイント3倍】レザーソー 薄刃 180mm No.290
価格:1514円(税込、送料無料)

レザーソー Select 250 樹脂|オススメ 鋸

本体はアルミダイキャスト製で工具不要の替刃交換方式を採用、抜き差しが容易な専用オートロックケースが付属。

ノコギリの基本的な使い方

ノコギリは切り始めがもっとも重要。ノコ刃が目的の位置に入らなければ意味がない。
最初は小さなストロークで切れ目を入れる。チョンチョンと小さく引くとうまくいく。
ノコギリは押す時ではなく引く時に切れるもの。切れ目ができたらノコ刃全体を使つて大きなストロークで作業できるが、引く時に力をかけるように意識しよう。また、ノコ刃を材料に対して30度ぐらいの角度にすると通常は切りやすいが、これは状況に応じて臨機応変に切りやすい角度を探せばいい。

1.材料固定

ノコギリの使い方1

材料固定

切断する材料をしっかり固定する。材料が動いてしますと真っ直ぐに切れなくなる。

画像出典先:DIY工具選びと使い方 著者:青山元男 ナツメ社

2.墨線に刃を当てる

ノコギリの使い方2

墨線に刃を当てる

刃は1mm程度の幅がある。使う側の材料が目的の長さになるように墨線に刃を当てる

3.切り込みを入れる

ノコギリの使い方3

切り込みを入れる

最初は柄を短く待ち、墨線の近くに片手を置き、短いストロークで切り込みを入れる。

ノコギリの使い方4

この程度まで切り込みを入れれば、以降は安定してノコギリを動かせるようになる

4.カット作業を継続

ノコギリの使い方5

ノコを常に真上から見るようにして材料に対して30度を保ちながら切り進む。

5.切り落とす材料を保持

ノコギリの使い方6

切り終わる前に、切り落とす側の材料が自重で落ちると材料が欠けるので片手で支える。

それぞれのノコギリの特性、使い分けの考え方、切り方のコツ。これらを具体的に知るには、使ってみるのがいちばんです。ひとつずつ持ち替えて切ってみましょう。まずは操作の基本となる、ヨコ挽きノコからです。

ヨコ挽きの方法

ヨコ挽きノコを使って板を切りましょう。ノコの柄は、左手を柄頭側にして持ちます。竹刀や野球のバットの持ち方とは逆です。いずれも右利きの場合を見ていきます。右手は柄尻をつかんでノコを真っすぐ引っぱる役目、左手は刃を板に押し付ける役目です。低い台で、板に足を乗せて切る方法を基本にします。
体の姿勢を決めましょう。まず、刃を板の墨線に載せてすぐ横に左足を置きます。身を乗り出して、墨線の真上から見る姿勢をとります。脇はノコが通る分だけ避け、右足は引いて墨線を延長した位置につま先を置きます。
切断面が傾くことを防ぐために、墨線の輿llに顔を持、Jてくるので才が、厳密にはこの位置に「利き目」を合わせることになります。利き目とは狙いを定める時に見やすい目をいいます。

普段は意識することはないでしょう。乾杯の時のように手を前に出して、人差し指を立ててみるとわかります。片目をつぶってみて、指がパッと移動して見えたら、それが利き目です。『墨線の真上』の位置がつかみづらい時には、墨線の近くに直角な端材を立てて見通せば確実です、こうして頭や手足の位置と姿勢が決まったら、その姿勢を意識して保持します。

切り始めはノコがズレやすいので、切る箇所にツメを立ててガイドにします。
軽くノコを挽いて刻みを付けてから切り始め、だんだんノコ身の全体を使って大きく挽くようにします。ノコを挽く角度は約30度。姿勢を保持して、一定の調子で続けます。できれば途中で休まず、一気に切り進みましょう。そして切り終わりには注意が必要です。板をそのまま切り落とすと、切り口が欠けるからです。
落ちる板を手で支えるか、ノコの手元を低く傾けて切りましょう。前もって、落とす板の下にやや低い台をおけば安心して切ることができます。
高い作業台の上で切る場合では、足が乗りません。しかし手で板を押さえて、片手で切ったのでは不安定です。なるべく板はクランプで固定しましょう。また柄の位置が高いと、ノコを抱えるような持ち方になります。操作しづらい時は持ち方を変えます。左手はかぶせるように持ち、右手は人差し指を立てて柄に添えるとラクに切れます。これ以外の要領は、足乗せ切りと同じです。

ヨコ挽き作業

ヨコ挽き作業

タテ挽きの方法

次はタテ挽きです。替刃ノコのタテ挽き刃、または両刃ノコのタテ挽き目を使います。体の姿勢はヨコ挽きと同じです。材が長い場合は、その上に乗るかまたは避けて姿勢を工夫します。タテ挽き目は刃が大きいので、切り始めは材に食い付いて躍ります。そこで最初は元刃で刻みを入れて防ぎます。
ノコの寝かせ加減は30°を基本にします。立てれば早く切り進めますが、曲がりやすくなります。逆に、より真っすぐに切りたい時や、薄板でバタつきやすい時は寝かせます。材の硬軟や厚さによって、挽きやすい角度は変わります。調子よく挽ける角度を探し当てたら、その角度を保って進みます。途中で切り口が締まって、挽きが重くなった時はクサビを打ち込みます。

タテ挽き作業

タテ挽き作業

動画 のこぎりの使い方 |初心者、ビギナー

ノコギリ 使い方 コツ ポイント

ノコギリは大きなストロークでノコ刃の端から端まで使えば、効率よく、楽にカットできます。

ノコギリ 使い方 ノウハウ

ノコギリ 使い方 ノウハウ

替え刃の交換方法

もっとも普及している替え刃の交換方式はゼットソー式だ。ネジなどを使わずに確実に刃を固定できるものだが、初めて交換を経験する人のなかには、こんなことをやってもいいのかと不安になることもあるようだ。
柄の取りつけ部のなかには回転軸になるものがあり、刃のつけ根にある溝がここに収まり、取りつけ部周囲の金属の弾力で確実に固定される。通常の作業で力がかかる方向に刃が押されてもまったく問題ないが、逆方向に押されると刃が外れる仕組みだ。

こうした方向に力を加えるために、作業時とは上下逆方向に柄を持つて、ノコ刃の背を地面などに軽く打ちつける。慣れれば一発だが、慣れないうちは少しずつ打ちつける力を強くしていくと、固定部分を中心にしてノコギリ全体が折れ曲がる。後は、柄の側に折り込むようにしていけば、ノコ刃を取り外せる。装着の際には接続部分にある程度まで刃を挿入したら、今度は刃を持つて柄を打ちつけて押し込む。

替刃交換方法

替刃交換方法

ネジを使つてノコ刃を固定するタイプは、考えるまでもない。固定ネジをゆるめれば、ノコ刃が柄から抜ける。装着の際はノコ刃を差し込み固定ネジを締め込めばOKだ。

ノコギリ 活用&補助道具|初心者向け

ノコギリガイド|女性でも真つ直ぐに切れる

手ノコで真つ直ぐ切るのが苦手な人はノコギリガイドを使うといい。写真は箱切り定規というタイプのもの。両側の壁面にノコ刃を通す溝が作られている。材料をガイドのなかに置き、片側の壁に密着させておけば、間違いなく真つ直ぐに切ることができる。そのためには、材料をガイドに対してしっかり固定すること。ガイドごと作業台にクランプで固定するのがベスト。

ノコギリガイド

ノコギリガイド

直角ばかりでなく、45度の切断にも対応しているものが多く、その他の角度に使えるものもある。また、溝ではなく磁石によってノコ刃の位置がブレないように誘導するノコギリガイドもある。

ノコギリ ガイド 使い方

ノコギリガイド1

ノコギリガイド 使い方1

ノコギリガイドの中で材料が動いてしまつては意味がない。ガイドとともに材料をしっかりと固定する。

ノコギリガイド2

ノコギリガイド 使い方2

材料に引いておいた墨線とノコギリガイドの溝をぴったり合わせること。位置が合っていなければ目的の位置で切れない。

ノコギリガイド3

ノコギリガイド使い方3

ノコギリガイドの溝にノコギリを入れて材料を切る。ノコギリの刃がぶれないので真つ直ぐに切ることができる。

ノコギリガイド4

ノコギリガイド使い方4

ガイドに入れたまま最後まで切ることもで
きるが、刃がぶれない程度まで切り込みが入ったら、ガイドを外したほうが作業しやすい。

動画 ノコギリガイドの使い方

ノコギリ ウマ(馬)の使用

ノコギリを使うときに、必ず用意したいのがウマ(馬、英語でソーホース)だ。ウマを使って切断する材料に高さをもたせることで、ノコギリの刃が作業台などに当たることを回避できる。また、材料の長さに合わせてウマの位置を調整することで、切断する材料を安定させることもできる。片手でしっかり材料をおさえられる位置をさがそう。

ウマはふたつセットで使用する。製品としても用意されているが、写真のように端材を用いて、自分の使い勝手に合わせて自作しても良い。

ノコギリ ウマ

ノコギリのウマ

ノコギリ ウマ 使用例1

ノコギリ ウマ 使用例1

最も安定した状態で木材切断できるポジションにする。木材が不安定だと刃が引つかかりやすくなったり、木材が動いて作業がしづらくなる。

ノコギリ ウマ 使用例2

ノコギリ ウマ 使用例2

切り始めはこのような形でも良いが、切断が進むと木材がブレて不安定になりやすい。できれば、上の写真のようなウマの使い方がのぞましい。

カット作業 クランプの活用

厚手の木材を切断するときは、鋸と木材の摩擦抵抗が大きくなるため、手で木材を抑えつけることが困難になる。このようなときは、クランプなどの固定道具を活用し、木材と作業台に固定させると良い。

ノコギリ クランプ 活用

ノコギリ クランプ 活用

木材をクランプで作業台にしっかり固定させる。
ノコギリを持たないほうの手は、万が一クランプが緩んで木材が動いてしまったときに備え、木材を抑えておいたほうが良い。

ノコギリの保管&手入れ

ノコギリを風に当てていると、すぐにサビます。サビたノコは、板の切り目を汚すもとです。ノコ身は油さえ塗っておけばいいのではなく、必ずケースに入れましょう。

(購入時に付属したケースまたは防錆紙(サビを防ぐ特殊な紙)に収めておくこと。)

図のようなケースなら、ボール紙ですぐに作れます。そして休憩時間の短い間でもケースに入れる習慣をつけていれば、サビは確実に防げます。
すでにサビてしまったノコは、油とともにサンドペーパー400番で磨けば復活します。刃はテープでカバーしておきます。この部分はサビても、板の切り目が汚れることはありません。

板が汚れ、挽きが重くなる原因は、サビを芯にしてヤニと一緒に盛り上がったところです。ここを油研ぎしてスベスベの平面になればOK。

サビの深部まで削り取る必要はありません。そこにはロウを塗って進行を止めます。ロウソクをすり込んでから、端材の木口面で余分をそぎ落とします。

ノコギリ-サビ対策

ノコギリ-サビ対策

防錆(サビ)潤滑剤などを吹きつけるときは適量で油分が多すぎると、次に使用するとき木材に油分がしみることがある。

ノコギリ 錆止め

ノコギリ 錆止め

防錆潤滑剤はサビを防ぐには有効な手段
だが、あくまで少量にとどめよう。次回
の使用前は、防錆潤滑剤を拭き取ること。
