レーザー墨出し器とは?

英語:LASER LINE GENERATOR

 レーザ墨出し器は、電気工事に限らず建築現場では広く使われる機器で、配管などの位置を決める墨出し作業で使用します。配線位置を誤れば大きなトラブルにもつながりかねない墨出し作業を正しく行い、正確な配線を行う必要があります。

又、最近は家庭用DIY用としての小型のレーザー墨出し器も5千円前後で販売されており、DIYをする際には揃えてきたい工具です、これがあれば家の傾きも簡単に測定でき、ウッドデッキをDIYする際にお役に立てます。

例えばレーザー墨出し器メーカーのFUKUDAが販売しているDIYをターゲットとした格安小型レーザー墨出し器です。

関連記事墨出し器の正しい選び方、使い方

墨出しとは

昔は墨つぼ、チョークラインを使用して定規では難しい長い直線の描画を1本の糸がピンと張られることで直線を描いていました。

lazer maker

墨出しとは、図面に書かれた情報を、作業現場に作図していく作業のことを言います。墨出しされた情報を元に何をどこに設置するかが決まるため、間違いの許されない作業です。
 墨出しはその名前のとおり、もともとは墨と糸を使って建築現場の梁や柱に印をつける作業でした。また、コンクリートに墨出しをする場合には墨の代わりにチョークを使用することもありました。近年は墨の代わりにレーザを使用するレーザ墨出し器で作業するのが主流になっています。

 電気工事における墨出し作業は、配管や屋内の配線、照明器具や分電盤の位置などを図面どおりに配置するために行います。墨出し器を使用せず、天井面などから寸法を測って位置を決めることもできますが、規模の大きな建物などでは非常に時間がかかります。レーザ墨出し器を使うことで、スムーズで正確な作業が可能になります。

レーザー墨出し器はたち墨、ろく墨と呼ばれる縦ラインや水平ラインなどをレーザー光線により示すことかできます。

レーザー墨出し器 基準ライン

レーザー墨出し器 基準ライン

レーザー墨出し器の原理、仕組み、構造

レーザー墨出し器の原理はジンバル機構(振り子)を利用しています。

物体は地球の中心に向かって引き寄せられています。その力を利用して“糸”の先におもりを付け、手を持ち上げると“糸”は垂直方向にピンと張ります。

それが正確な縦線(垂直線です)大工工事など正確な垂直をとる場合にはそうやって位置を決め、水平はその線に”サシガネ”(三角定規)を使い直角に水平を出します。

レーザー墨だし器はその性質を利用し、おもりを垂らし先端にある反射板レーザーを当てて垂直(鉛直)、水平を出します。ちなみに普通の電球の光は放射状に広がり、懐中電灯などは数メートル先ではかなり大きな部分を照射するのに対しレーザー光は光源から収束した光を発し数キロ先でも光が広がらない性質があるので、レーザー光を使用します。

レーザー墨出し器の原理図

レーザー墨出し器の原理図

ジンバル機構

レーザー墨出し器のシンバル機構を解説します。
 シンバル機構とは、下図に示すように直交する2本の軸A、Bを回転中心とし、振り子の原理を利用し、本体がどの方向に傾いても振り子の姿勢を鉛直に保つ機構です。

ジンバル機構

ジンバル機構

下図に実際のレーザー墨出し器の内部構造の一例を示します。振り子には鉛直・水平を指示するレーザーユニットが装着されており、振り子が一定姿勢を保持することで、レーザーユニッ卜から発するレーザー光線か常に一定のレベルを指示するように自動補正されます。

ジンバル-内部構造

ジンバル-内部構造

レーザー墨出し器の精度&アライメント調整,校正

レーザー墨出し器の精度としてはカタログに下記の性能表示が記載されています。

レーザー墨出し器の精度事例:

水平ライン精度: 10メートルで±1㎜
縦ライン精度:10メートルで±1㎜

但し、レーザー墨出し器の精度の標準規格はなく、各社で標準を決めています。

またレーザー墨出し器は、精度を出す為に、製造工程で細かい調整を行っておりますが環境の変化(温度、湿度、振動、衝撃等)で精度に 狂いが生じてきます。
この調整は、精度を1mm/10m以内に収める為に、小さなネジにより、5μm以内の調整を行っております。

精度の高い、高価なレーザー墨出し器でも環境変化、衝撃等で狂いが生じます。

垂直の精度確認は下げ振り(おもりを下げた糸)水平は水盛り管を使用して定期に点検を実施してください。

レーザー墨出し器の精度確認の方法は各社毎に多少、異なりますが下記はアックスブレーン・レーザー墨出し器の精度確認の方法です、参考にしてください。

レーザー墨出し器の精度&アライメント調整方法 縦方向

1.天井の高さが2~3mで振動がなく壁面から2~5m離れた床にレーザー墨出し器を設置します。次に壁面に[下げ振り]を下ろしておきます。

2.電源をONにし、[室内]、[モード1]に設定します。天井に股射された鉛直点を目視で観測しながら、本体を水平に回転させます。

3.この時、鉛直点がライン光の幅以上に動かないようにします。

4.壁面に投射された垂直ライン光を「下げ振り」の糸に一致するように水平回転させます、回転微調整ツマミを使用して正確に合わせます。

5.下げ振りにライン光が合っていること。

レーザー墨出し器 垂直 精度確認2

レーザー墨出し器 垂直(鉛直) 精度確認

レーザー墨出し器の精度&アライメント調整方法 水平方向

1.本体を壁面から6~8m離した所に設置し、電源をONにします。

2.壁面に照射した水平ライン光の任意の位置に印(点)をつけます。

3.本体を回転させ、どの位置でも先ほど印した点にライン光が合っていること。

レーザー墨出し器 水平 精度確認

レーザー墨出し器 水平 精度確認

レーザー墨出し器の校正費用

メーカーへの校正依頼の金額はメーカーによって異なります。
調整だけで済めば5000~10000円くらいですが部品交換が発生すると高くなります。(約15000円前後)

現場での使用中に転倒させた場合、故障したとは限りませんのでまず、精度があっているか確認することが必要です。
精度の確認方法は上記の方法で確認してください。

レーザー墨出し器の選び方 人気 評判

色々なメーカーからレーザー墨出し器が発売されていますがくれぐれも海外製(中国製)メーカーには手を出さない事です、すぐに壊れます。やはり少し価格は高いが信頼性が高い日本製を購入してください。

安物買いの銭失いにならないように・・

レーザー墨出し器を選ぶ際の注意点は5つあります。
一つ目は「照射できるラインの数

二つめは「ラインの種類(赤  緑、高輝度タイプ)」です。

三つめは「屋外もしくは屋内使用

そして四つめは保守性、メンテナンスおよびアフターサービスです。

口コミ、評判、評価

口コミ、評判、評価

重要なのは口コミ、評判です、アマゾンのカスタマーレビューおよび楽天の商品レビューが参考になります。

この5つの条件を満たしてアマゾンおよび楽天でも人気なのがVOICE社の製品です。

詳細は下記のリンクを参考にしてください。

楽天ランキング4冠獲得。 VOICE 5ライン グリーンレーザー墨出し器

 レーザー墨出し器  照射ラインの数

照射するレーザーラインの数が多ければ高価になります。ほとんどのレーザー墨出し器が、縦ラインのみ、横ラインのみ、といったライン照射切替機能がついています。

また、レーザー墨出し器は水平方向に回転できるので(ほぼすべての機種で360度)縦ラインや、水平ライン(おおよそ照射角110度程度)を水平に移動させることができます。

また、たてラインと鉛直点のみ、水平ラインのみ、といった特殊な墨出し器もあります。

現在販売されているレーザー墨出し器の主力タイプを下記に記載しました。

縦・横 レーザー墨出し器

縦・横・垂直たてラインと、それに交わる水平ラインの標準的な墨出し器です。多くの縦横モデルでは本体中心下部に地墨点(ポイント)が照射され、その延長上に床墨~縦ラインが照射されます、但し一部の機種で地墨ポイントの照射されないレーザー墨出し器もあります。

縦・横 レーザー墨出し器

縦・横 レーザー墨出し器

たて・よこ・天井直角 レーザー墨出し器

縦・横モデルの縦ラインそして直角に交わる位置で縦ラインがもう1本照射されるレーザー墨出し器。天井の直角クロス点と本体下部の地墨点は互いに延長上にあります。

縦・横  天井直角  レーザー墨出し器

縦・横  天井直角  レーザー墨出し器

両たて・よこ・天井直角 レーザー墨出し器

墨出し器を中心に左右に縦ラインが放射され、そのラインに対して垂直に縦ラインが交わる墨出し器です。上のモデル同様天井の直角クロス点と、本体下部の地墨点は互いに延長上にあります。

両縦・横 天井角  レーザー墨出し器

両縦・横 天井角  レーザー墨出し器

 レーザー墨出し器  ラインの種類

レーザー墨出し器のレーザー光は、赤いレーザー光です(一部の機種で緑色のレーザー光を照射するタイプがありますが、価格が高い面でまだ普及していません)。

高輝度」に関しては、各メーカー基準が様々ですが、最近発売される機種のほとんどが「高輝度」と称して、視認性の高い赤色レーザータイプです。

グリーンレーザー墨出し器が発売されつつありますが、グリーンレーザーを購入時は、まず「使用可能温度」をご確認ください。通常の赤色レーザーと比べて、低温に弱く0度以下での動作保証がない機種もありますので、0度以下の現場で使う場合は注意が必要です。
グリーンレーザーの照射方式は、大きく2つの種類に分かれます。通常の赤色レーザーを結晶に通して緑色に変換する「変換方式」と、レーザー半導体そのものが直接緑色レーザーを照射する「ダイレクト方式」です。

変換方式」は近赤外レーザーを変換素子で波長を1/2にすることにより、緑色レーザーに変換するというものでした。
この方式の致命的な欠点は構造が複雑なので熱で部品が変形し”レーザーの精度が狂いやすい”ということです。

「ダイレクト方式」は半導体グリーンレーザーを使用しておりますので構造がシンプルで温度等の経年変化に耐える信頼性が高いレーザー墨出し器です。

おすすめ VOICE グリーンレーザー墨出し器

レーザー墨出し器にとって、緑色のレーザー光は理想です。
なぜなら人の目による色の見えやすさは、緑色が1番だからです。

ただ、赤色レーザーや青色レーザーは、様々な製品に需要があり製品化されてましたが、緑色レーザーは需要が少なく、製品化されていませんでした。

VOICEは半導体グリーンレーザーを使用しており、厳しい野外の環境にも対応できる優れたグリーンレーザー墨出し器です。

楽天ランキング4冠獲得。 VOICE 5ライン グリーンレーザー墨出し器

明るいレーザー墨出し器  屋外と屋内使用

レーザー墨出し器のレーザー光は、赤いレーザー光です(一部の機種で緑色のレーザー光を照射するタイプがありますが、価格が高い面でまだ普及していません)。 太陽の光や、照明の近くなど明るい場所では視認性がぐっと落ちます。屋外の直射日光が当たる場所ではレーザーラインはほとんど見えません。

そんなときに活躍するのが受光器(受け、レシーバーとも呼ばれます)というレーザー墨出し器専用オプション品です。

レーザー光がある位置(見えないので「ある」と予測される位置)に受光器を近づけると、音が(機種によっては光も)なり、さらにレーザー光の位置とぴたりと重なった位置でさらに音が変わり、レーザー光の位置を知らせてくれます。

ほとんどのレーザー墨出し器には専用の受光器が別売品、またはセット品として対応しております。

以前は工事現場でレーザー墨出し器を使用する場合、レーザー光は昼間は良く見えず、センター(中心位置)が不明瞭の為に墨出しは夜間等に実施していたがレーザー墨出し器用受光器の登場のおかげで昼間でも墨出しが可能となり、作業効率が向上した。

レーザー墨出し器 受光器

レーザー墨出し器 受光器

タジマ マルチレーザー受光器 レシーバー  ML-RCV2

アマゾン 楽天

メンテナンスおよびアフターサービス

レーザー墨出し器は精密機器のため、性能だけではなく、アフターサービスも非常に重要なポイントになります。ほとんどのメーカーは1年保証がついておりますが、実際に不具合が起こった場合の対応方法はメーカーによって少し異なります。

アフターサービス レーザー墨出し器

アフターサービス レーザー墨出し器

その点、VOICEの場合は点検が無料なのでお勧めです。

楽天ランキング4冠獲得。 VOICE 5ライン グリーンレーザー墨出し器
voice lazer maker

レーザー墨出し器 中古品 買い取りショップ 比較

レーザー墨出し器の中古品はヤフークション、工具を高額で買い取ってくれる工具男子 等の業者で販売しています。

ポイントはメールでの取引している業者を選び、他業者と比較して価格、中古程度、保証期間等を確認する事です。

決して安物買いの、銭失いをしないこと。

楽天 レーザー墨出し器 中古品

工具を買い取り、販売しています、格安 工具をあり。
楽天 激安 レーザー墨出し器 中古品
楽天 レーザー墨出し器 中古

中古工具の高価買取 工具男子 レーザー墨出し器

レーザー墨出し器は建設現場のプロが使う精密機械。中古品でも探している方は多く、電動工具のなかでも高価買取が期待できるアイテムです。工具を買い取り、販売しています、格安 工具をあり。

電動工具・農機具・建機の高価買取なら工具男子

ヤフオク! – 「レーザー墨出し器」中古

ヤフオク! – 「レーザー墨出し器」の検索結果

レーザー墨出し器 レンタル 比較

レーザー墨出し器は高価なのでレンタルで借りるモノ、ひとつの選び方です。下記は低価格でレーザー墨出し器を貸出してくれる会社です。

日本マーツ

日本マーツはレーザー墨出し器、 計測器・測定器のレンタル会社です。

レザー墨出し器 レンタル マーツ

レザー墨出し器 レンタル マーツ

レックス

測定器、計量器、測量機などの計測器をレンタルしているレックス。

レザー墨出し器 レンタル  レックス

レザー墨出し器 レンタル レックス

アクティオ

通信機器、計測・測量機器、環境機器等のレンタル会社です。

スポンサーリンク

 アクティオ 計測測量機器レンタルサイト

アクティオの計測測量機器レンタルサイト

2018年 おすすめ 人気メーカーレーザー墨出し器 価格

おすすめのレーザー墨出し器をご紹介いたします。ムラテック KDS、フクダ、パナソニック、ボッシュ、マキタ等を中心におすすめをまとめましたのでご覧ください。

 フクダ  グリーンレーザー墨出し器 EK-468G J

屋内でも屋外でも使えるグリーンレーザー墨出し器

アマゾン 楽天

2018年 おすすめ フクダ  DIY 小型 レーザー墨出し器 EK-453DP

Amazon’s Choice 商品
DIYとして家庭でも使える小型のレーザー墨出し器、メーカーですが7000円台と格安な

価格、これがあれば家の傾きも簡単に測定でき、ウッドデッキをDIYする際にお役に立てます。是非 貴方の御家にも。

アマゾン 楽天

2018年 レーザー墨出し機(屋内・屋外兼用)  SK14P<マキタ>

アマゾン 楽天

2018年 パナソニック 小型 レーザーマーカー 墨出し名人 BTL1100P

軽量・小型で持ち運びラクラク。
耐衝撃性がアップして、現場から現場へケータイOK。
超小型ボディながら高精度です。
心臓部であるジンバル機構(水平保持機構)の保護に「FSA(フローティング・ショック・アブソーバー)」を搭載。
落下等の衝撃に対する信頼性をアップしました。

アマゾン 楽天

レーザー墨出し器   ネット通販サイト 価格比較

アマゾン、Yahoo!ショッピング、楽天の現在の売れ筋のレーザー墨出し器  人気ランキングです。

2018年 アマゾン ランキング  おすすめ レーザー墨出し器

アマゾンのおすすめ レーザー墨出し器  ランキングです。一時間毎に更新されます。最新のランキングが知りたい方は画像をクリックして下さい。

LASER LINE GENERATOR1

アマゾン レーザー墨出し器  売れ筋ランキング(現在2018年6月28日)

2018年 Yahoo!ショッピング  ランキング レーザー墨出し器

Yahoo!ショッピングの売れ筋レーザー墨出し器 ランキングは下記のとおり。最新のランキングが知りたい方は画像をクリックして下さい。

Yahoo! レーザー墨出し器  売れ筋ランキング(現在2018年6月28日)

2018年 おすすめ 楽天ショップ ランキング レーザー墨出し器

楽天ショップの売れ筋 レーザー墨出し器  ランキングは下記のとおり。

最新ランキングが知りたい方は下記リンクをクリックしてください。
楽天ショップ ランキング レーザー墨出し器
LASER LINE GENERATOR3

楽天 レーザー墨出し器  売れ筋ランキング(現在2018年6月28日)

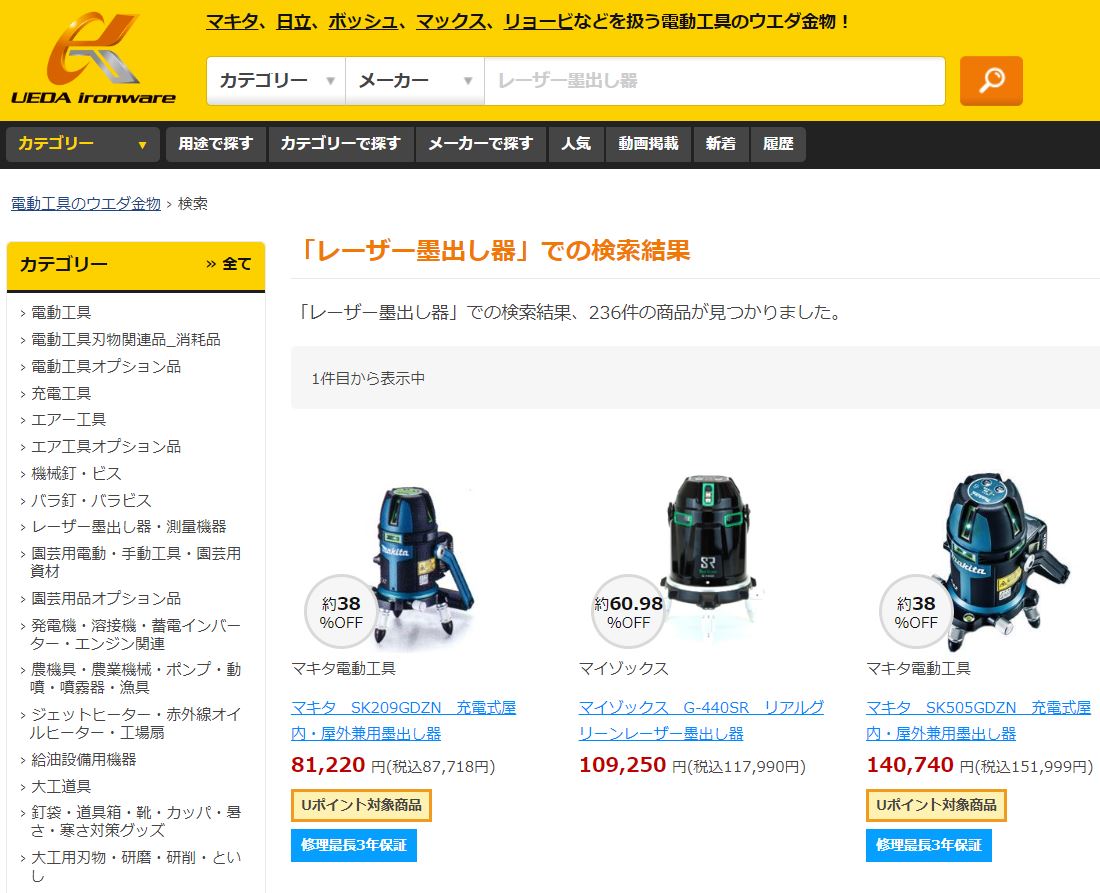

おすすめ ウエダ金物 レーザー墨出し器

通販ウエダ金物でも激安レーザー墨出し器が購入できます。

レーザ墨出し器の使い方

 レーザ墨出し器は、本体からレーザ光を照射して天井や壁面に水平や垂直のラインを表示するしくみです。照射されたラインをもとに配管などの設置位置に印をつければ、広範囲の作業もスムーズに行うことができます。

 レーザ墨出し器には、屋内専用、屋外専用、屋内外兼用などの種類があるので、使用場所に合わせて適切なものを選択します。レーザ光の照射方向は水平・垂直の両方に対応したもののほか、いずれか一方だけのタイプもありレーザの色には赤や緑などがあります。

 また、明るい場所などでレーザ光が確認しづらい場合には受光器と呼ばれる機器を使ってレーザ光の位置を確認することもあります。

運搬時でも常に揺れていると、ベアリング及びベアリング軸が僅かに磨耗し、精度が落ちることになります。

そのためにも使わない時はベアリング及びベアリング軸を磨耗させないように固定することが大切です。

ですから、レーザー墨出器を使用しない際には必ず振り子を固定させてください。

(モーターで調整するタイプは必要ありません。)

 動画  レーザー墨出し器の使い方

動画 野外現場のレーザー墨出し器の使い方

レーザー墨出し器用の三脚

レーザー墨出し器用のエレベーター三脚は、水平レーザーラインを上下に移動させる場合に使用します。本体に付属している三つの爪脚部分を三脚と誤解される場合も多いですが、この本体三脚は本体を水平に据え置くために数mmレベルでの微調整に使用します。

一般的には、本体の高さ以上に水平ラインを移動させる場合には、必要な高さまで伸びるエレベータ三脚が必要です。最も一般的な三脚は、1,500mm前後の三脚です。店舗や施設などで高所での墨出しが必要な場合は3,000mm前後の高所用エレベータ三脚を使用します。

又、ゴム足タイプの方がショックを吸収できるのでおすすめです。

シンワ レーザー墨出し器用 エレベーター三脚 A 76629

商品サイズ(約):幅117 高さ112 奥行655(mm)。
高さの使用範囲:630~1710mm。
エレベーター昇降幅:300mm。
重量:1348g。
ハンドル式。

アマゾン 楽天

山真製鋸レーザー墨出し器専用エレベーターゴム足 三脚 ロングタイプ

地墨ポイント照射対応、ゴム足
70~175cm照射可能。
専用キャリーバッグ付き。

アマゾン 楽天

レーザー墨出し器の分解修理、故障対策

レーザー墨出し器 電源入らず①

原因:

電池ボックス内に電解液の漏液痕跡があり、分解する裏側の配線が腐食して断線。

レーザー墨出し器 修理 漏液

レーザー墨出し器 修理 漏液

修理:

本体を分解、内部の電解液を洗浄し、断線部分を再半田実施。

レーザー墨出し器 修理 再半田

レーザー墨出し器 修理 再半田

レーザー墨出し器 電源入らず②

原因:

レーザー墨出し器を分解して電源の通電状態を確認するとACアダプターからの電源が通電しておらず、電池からの通電を切り替えるCDジャックのSWの動作不良(錆及び腐食、変形)

対策、修理:

本体を分解し、DCジャックを新品と交換

レーザー墨出し器 分解修理

レーザー墨出し器 分解修理
