ドライバービット、ねじ締め用ビットの選び方【図解】

スポンサーリンク

おすすめ ドライバービットの選び方【図解】

電動ドライバー、インパクトハンマーで使用されるドライバービット(ネジ締め用ビット)の解説です。ネジ締め用ビットは多種多様な製品があるので下記の基本的なポイントを押さえて製品を選ぶことが大切です、間違ったドライバー用ビットを使用するとネジ頭が潰れてしまう等のトラブルが発生します。

ドライバービットを選び時のポイントは種類、規格寸法、硬度、セット購入等なのでこれらをメインに記事を纏めました。

*記事に関する質問、不具合報告、要望などがあれば連絡して頂ければ幸いです(^_^;)

ドライバービット(ネジ締め用ビット)の規格

電動ドリルのドライバービット(ねじ締め用ビット)は色々な商品が各メーカーから販売されています。ドライバービット(ねじ締め用ビット)を選択する際には、使用する工具の差込口とのマッチング、先端の形状など、ポイントがありその概要を解説します。

ドライバービット(ネジ締め用ビット) 規格寸法

ドライバービット/ソケットのサイズをお知りになりたい場合は、対象のネジの軸径や対象のボルト/ナットの対辺のサイズをノギスや物差しで測り、ドライバービットの規格寸法からサイズを確認して下さい。

ドライバービット 規格寸法

画像出典先:VESSEL

ドライバービットの規格寸法:

ドライバービット(ネジ締め用ビット) 硬度、硬さ

ドライバービットには、X・H・G・E・Sの5つの硬さがあります。一番硬いものがX、一番軟らかいものがSです。一般的なドライバービットの硬度はH、どのような素材に使うのかによって最適の硬さは変わってくるので、なるべく素材にあった硬さのものを選ぶ。

おすすめ ベッセル(VESSEL) 高硬度ビット2本入 AX142045

●コーススレッド・ボードスクリューやステンレスねじなどの硬いねじに最適の高硬度ビットです。(硬度:X)

ドライバービットの差込形状、先端形状の種類

締め付けドリルのドライバービットは各メーカーから色々な製品が販売されています、ドライバービット(締め付け用ビット)を選択する際には、使用する工具の差込形状、先端の形状等を確認時のポイントは記載します。

Aタイプビット   ドライバービット

Aタイプは、溝から先端部までの差し込み寸法が13mmあるビットです。ほとんどの国内メーカーの電動ドライバーやエアーツール製品はAタイプビットに適合する差込口となっているケースが多い。

Aタイプビット   ドライバービット

Bタイプビット   ドライバービット

Bタイプは、溝から先端部までの差し込み寸法が9/9.5mmのビットです。主に海外製の電動ドライバーで使用されている規格です。

Bタイプビット   ドライバービット

差込口対辺   ドライバービット

差込口対辺とは、ビット断面の対辺から対辺までの長さのことです。電動ドライバーやエアドライバーでは5mm、6.35mm、8mmのビットが適合します。小型電動ドライバーの場合は4mmから5mmです。

差込口対辺 ドライバービット

ドライバービット 先端形状

ドライバービット(ねじ締め用ビット)の先端形状は下記のように色々なモノが販売されています。

プラス、マイナス型   ドライバービット先端形状

汎用的なタイプねじ締め全般に使用できます、プラス、マイナス兼用ビットも販売されています。

プラス、マイナス兼用ビット

おすすめ アネックス(ANEX) カラービット ACPM-2065

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。

両頭 +2・-6×65 2本組

サイズ:刃先×全長/プラス2×マイナス6×65mm
ビット形態:プラス、マイナス、両頭
色:黄色
入り数:2本


スクエア  ドライバービット 先端形状

正方形をしたネジ頭。2×4の木ネジ等や筋交い金物の組み付けで使います。

スクエア  ビット先端形状

おすすめ ベッセル(VESSEL) スクエアビットセット

5本組。
セット内容:スクエア両頭ビット SQNo.3×65mm。


ヘックス ドライバービット  先端形状

ヘキサゴンとも呼び、先端の形は正六角形。金属加工組み立て、機械整備に使用。

おすすめ ベッセル(VESSEL) ヘックス (ホルダー付) SS16H-6PSA

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。

ドライバービットセット 6本組


トルクス ドライバービット   先端形状

上から見ると星のような形をしています。LHS(ラインヘッド)と呼ばれることもあります。主な用途は携帯電話や自動車、OA機器をはじめとする精密機械です。※ねじ等の取り扱いをより簡単にするために、ビット先端に磁性を帯びたマグネットタイプのビットが人気です。

LHS(ラインヘッド)、トルクス ビット先端形状

おすすめ SK11 トルクスネジ用ビットセット 8本組み
Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
T8~T40 いじり止め対応 BS-22N

セット内容:T8・T10・T15・T20・T25・T27・T30・T40
全長:65mm
軸径:6.35mm六角軸

ドライバービット(ネジ締め用ビット)の種類

ドライバービットにはビットが折れにくい加工がしてあったり先端に加工を施して滑りにくくしている加工がしてあったり色々な種類があります。

両頭ドライバービット

もっとも一般的なドライバービットです。両端にプラスがあり、どちら側からも電動ドライバーに差し込むことができます。

片方が折れても残った片方側に差し替えれば使え、まとめ売りで販売されていることも多く単価も安いことから非常にコストパフォーマンスに優れています。

ドリルドライバーは多種多様なドライバービットを使うことができるが、コーススレッド(目の粗いネジ山を持つネジ)を締め込む用途はプラスの2番が主役となる。このドライバービットは標準装備されているケースが多いので、さらに小ネジ用のプラスの1番と、軸の長いプラスの2番のビットを買い足すと良い。

ねじ締め用ドライバービットの種類2

両頭ビット

おすすめ ベッセル(VESSEL) ビットベルト BW-15
アマゾンでドライバービット(ねじ締めドリル用)部門でベストセラー1位の商品です。
電動・充電ドライバー用、ゴールドビット10本組セット。バラエティにとんだセット内容。錆びにくく現場で目立つゴールド仕上げ。片側が折れても反転させて使える両頭ビット、1本で両端がプラスとマイナス2役のビット、狭い箇所でのネジ締めに便利な先端細軸の段付きビット入り。この1セットで幅広いネジ締め作業ができる。

片頭ドライバービット

ドライバービットの片方がプラス若しくはマイナスがあり、のこりの片方を電動ドライバーに取り付けるタイプのドライバービットです。

プラスビットでこの形状のビットは少ないが六角・トルクス等の特殊穴ビットは片頭ビットであることが多い。

ちなみに片頭ビットは電動ドライバーに取り付ける側の面が大きいため噛み込んで外れなくなるという事が少ない。

おすすめ ベッセル(VESSEL) 剛彩ビット 5本組 片頭 GS5P-03

アマゾンでねじ締めドリル用ドライバービット部門でベストセラー1位の商品です。
セット内容:片頭+00/+0/+1/-3/4-×65
材質:ダイハード鋼

段付ドライバービット

段付きビットは両頭ビットにはない様々なメリットがあります。

段付きビットは細く見えるため、一見するとすぐ割れたり欠けたりしそうですがトーション効果があるために通常のビットよりも先端の耐久性が高くなっています。

また、ビットの軸が円形状なのでダボ穴などにねじを締めるときに材料を傷つけることがありません。化粧板や家具などには是非とも使いたいドライバービットです。

段付ドライバービット

トーション効果:ビットの一部がくびれていることであえて捻じれを発生させ過剰な衝撃を和らげる効果

ドライバービット トーション効果

ドライバービットのトーション効果

おすすめ ベッセル(VESSEL) 段付サキスボビット NMCS16215

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
ネジマグキャッチャー付 段付(+)2X150㎜ 1本入
セット内容:段付(+)2X150mm 1本、ネジマグキャッチャー1個
用途:装造作、家具・木工、コンパネ取り付けやボード、ドライウォール作業、設備、電気工事

トーションドライバービット

両頭ドライバービットの中心部を細くしたのがトーションドライバービット、先の段付ドライバービットと同じく、トーション効果によって先端部の耐久性が向上しているビットです。

耐久性が向上しているトーションドライバービットですが、トーション効果によってインパクトのパワーがうまく伝わらなくなるため締め付けスピードが遅くなる・細い部分が曲がりやすい等のデメリットがあります。

トーションドライバービット

おすすめ テーパースリムエックスビット #2X110 TTX-52110

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
用途:建築関連、建具、家具組立、車両整備、電設工事関連、工場内作業等
サイズ:+2×110mm
入数:5本
軸対辺:6.35mm

スリムドライバービット(スレンダードライバービット)

ドライバービットの先端を段付き形状にして、両頭にしたものがスリムドライバービットです。(会社によってはスレンダードライバービットとも呼ばれます)

スレンダードライバービットの先端の細くなった部分にもトーション効果があり耐久性は向上しています。スリムネジなどによく使われるビットですが、通常のネジにも使えて耐久性が高いため幅広いネジに使う事ができます。

スレンダードライバービットの中にはトーションビットと同じ構造を入れているものもあります。最強のドライバービットです。

スリムドライバービット

おすすめ アネックス(ANEX) 龍靭ビット スリム ARTS-1110

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
サイズ:刃先+1×全長110mm
全長:110mm
六角軸:6.35mm
入数:2本入
18V対応
マグネット付
材質:ビット:クローム・モリブデン・バナジウム鋼

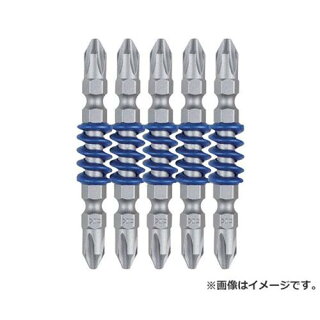

マグナムドライバービット(段付)

ベッセルが発売したドライバーマグナムビットです。

ドライバービットの差し込み部付近にスプリングがついているのが特徴で、このばねの作用によりドライバービットを取り外すとき勝手に外れてくれるので少しだけドライバービット交換が楽になります。

マグナムドライバービット

おすすめ ベッセル(VESSEL) マグナムビット MX5P2065

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
タイプ:両頭 刃先:[[+]]2 全長(mm):65 呼称:MX5P 呼称:MX5P
シャンク径:6.35mm 18Vインパクト対応 先端:マグネット入り ビットの取出しがスムーズなプラバネ付 両頭ビット 十字刃先は強化リブ付(PAT.P) 木工・鉄工どちらにも使える万能タイプビット
本体:工業用特殊合金鋼 バネ:POM

 クッションドライバービット

ビット回転時の軸ブレを抑えてくれるクッションドライバービット、このドライバービットは、差し込み部にクッションが取り付けられており、このクッションがアンビルとビットを押さえつけてくれることによってビット回転時の振れを劇的に少なくしてくれます。

軸ブレが気になる方やビットのカムアウトが許されない化粧材の締め付け時などに最適です。

クッションドライバービット

おすすめ ベッセル(VESSEL) クッションビット AC141065

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
●入数:1PK●刃先:[[(+)]]1●全長(mm):65●タイプ:両頭●硬さ:H●質量(g):39●シャンク径:6.35mm

エクステンションアダプターで長さ調整

長いドライバービットを揃える代わりに、エクステンションアダプターを利用してもいい。

エクステーションアダプター ドライバービット

Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。

差込角 6.35(1/4)・9.5(3/8)・12.7(1/2)mm用 ESA-3

用途:ボルト、ナットの締め外し
軸径:6.35mm六角軸
差込角[黄色]:6.35㎜(1/4″)用
差込角[赤色]:9.5㎜(3/8″)用
差込角[青色]:12.7㎜(1/2″)用

ネット通販 ドライバービット おすすめ

総合通販サイトの中では『Amazon』『楽天市場』『モノタロウ』、工具専用通販サイトでは『Bildy』『ウエダ金物』『ホームメイキング』など様々な通販サイトがドライバービット等の電動工具のアクセサリーを販売しています。

インターネット通販の利点は、価格の安さそしてランキング、評価、商品レビュー〔口コミ)の存在です。特に商品レビューについては、実際に使用したユーザーからの具体的な使用感が得られるなど、カタログスペックだけではわかりにくい情報が得られるのは大きなメリットとなっています。

アマゾン おすすめ ドライバービット ランキング

アマゾンの売れ筋ランキングのベストセラーおよびAmazon’s Choice商品を選べば品質も価格も満足できる商品が購入できます。最新情報は画像をクリックしてください。

楽天 おすすめ  ドライバービット ランキング

楽天の売れ筋ランキングのランクイン商品選べば品質も価格も満足いく商品が購入できます。最新情報は画像をクリックしてください。

Yahoo! ドライバービット ランキング

Yahoo! ドライバービットの売れ筋ランキングのランクイン商品選べば品質も価格も満足いく商品が購入できます。最新情報は画像をクリックしてください。

100均 ダイソー ドライバービット おすすめ

100均ショップダイソーでは電動ドライバーとインパクトドライバー用のドライバービットを取り揃えています。

使う頻度が少ない方は重宝なドライバービットです、但しプロにはおすすめできません。

他のセリアやキャンドゥなどの100均ショップでは、ドライバービットは販売しておらず、100均ショップではダイソーだけがドライバービットを手に入れる事できます。

ダイソー『CR-V鋼 ドライバービット 10本入 差し替えセット』

ドライバービットの10本セット。差込側のサイズ 6.35mm(1/4インチ)タイプ

『六角レンチ』4本(3mm,4mm,5mm,6mm)

『プラスドライバー』4本(#1,#2,#3)

『マイナスドライバー』2本(4mm,6mm)

ダイソー ドライバービット

ダイソー インパクトドライバー用ドライバービット

全長150mmの両頭+ビットで、サイズは使用頻度の多い2番。磁力付きで材質はS2鋼。取り付けサイズは6.35mm六角軸ですので、一般的なインパクトドライバーでしたら殆どの機種に取り付け可能

ダイソー インパクトドライバー用ドライバービット

まとめ

ドライバービットにはたくさんの種類があります。セット品などを購入して、手持ちの種類を増やしておくと、効率がアップしやすいです。自分の使いやすいドライバービットを揃えることがおすすめできます。

実際にドライバービットを選び際は締めるネジ、ボルトのサイズ、材質を確認し、次の点を良く検討して、最適なドライバービットを選んで下さい。

・使用する電動ドライバーのチャックの構造

・ドライバービットの径サイズ

・ドライバービットの材質、強度

最期にドライバービットを締める電動ドリルドライバー、インパクトドライバーについては下記の記事が参考になります。

関連記事:

参考文献:
1.DIY工具選びと使い方 著者:青山元男 ナツメ社
2.DIY 道具の便利手帳 監修:西沢正和 大泉書店
3.電動工具 徹底利用術 著者:荒井 章
