ハンマードリルの使い方、選び方【図解】
初心者、女性向けのハンマードリルの入門ガイドとして下記のポイントをメインに解説しています。
・ハンマードリルの使い方、選び方
・おすすめハンマードリルの人気ランキング
・ハンマードリルのメンテナンス、修理方法
・ハンマードリルの中古品
・ハンマードリルのおすすめネット通販商品
併せてハンマードリルのアクセサリーとしてのビットの種類、選び方も図解入れで掲載しました、ご参考になれば幸いです。(^_^;)
動画 振動ドリルドライバーとハンマードリルの違い
振動ドリルドライバーとハンマードリルについての説明動画です。
おすすめ ハンマードリル
マキタ 充電式ハンマドリル18V 17mm SDS+ バッテリ・充電器付 HR171DRGX
現在 アマゾンでベストセラー１位の商品です。（現在：2022年6月3日）
ハンマードリルとは？
ハンマードリルは、振動ドリルをさらに強力にした工具です。回転方向に対して垂直にハンマーのように打撃を加えることで、穴をあけを行います。コンクリートへの、よりスピーディで大口径の穴あけに使用されます。ドリルと名の付く一般的な電動工具の中では最も大きいタイプです。
ハンマードリル 構造
ブロック塀等のコンクリート製のものに対しては、通常の電動ドリルではパワー不足で歯が立ちません。強力な回転と打撃の併用によって、コンクリートにも楽々穴あけ、ハツリを作業が可能なハンマードリルは、土木工事、建築現場には欠かすことのできない工具です。
ハツリ（斫り）とは土木工事、建築現場でコンクリートで作られた壁や土間などの構造物を壊したり、形を整えるために表面を鑿で削ったりすることです。
英語： hammer drill
ハンマードリル 斫り作業
ハンマードリルと振動ドリル
ハンマードリルは強い打撃力を持つたハツリ作業のための電動ドリルです。機能の切替スイッチを見ると「回転十打撃」「回転のみ」「打撃のみ」の３段階です。最後の「打撃のみ」を使えば、ブロック塀にポストを取り付けるどころか、埋め込むことさえできてしまいます。
ハンマードリルは、振動ドリルより強い打撃を加えますが振動ドリルより60~90%低い回転数・打撃数です、つまりハンマードリルは、回転よりハンマーで砕くことがメインとなっているのです。
ハンマードリルのチャックは3ツ爪ではなく、差し込み式になっています。丸軸のビットは使えないので、専用の規格に合ったビットが必要です。好きな作業というのは意外なところまで発展することがあります。将来ハンマードリルをと考えている方は「ＳＤＳプラス」規格のビットを選べば、振動ドリルと共用できます。なお大型ハンマードリルには太い六角軸の規格もあります。
関連記事：振動ドリルの選び方、使い方
ハンマードリルの特徴
ハンマードリル 種類
充電式ハンマードリル
充電式は作業場所を選ばない、操作性にも優れています。但し、20mm以上の機種だとバッテリーが重くなる傾向があります。
おすすめ 旧日立工機 18V ハンマードリル DH18DSL(NN)
Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格
能力(コンクリート):3.4~16mm
能力(鉄工):13mm
能力(木工):18mm
[電圧]18V・[充電時間]約35分
おすすめ マキタ 充電式ハンマドリル HR171DZK
Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
“ワンハンド”ハンマドリルシリーズ
圧倒的な作業量、軽さとスピードの最適バランス、軽量ベーシックモデル
17mmコンクリート
さらなる本数を穴あけ!
Li-ion6.0Ah
高輝度LEDライト
集じんカップ付
サイドグリップ付
AC電源式ハンマードリル
大径の穴あけではパワーのある100V電源タイプがベスト。
おすすめ AC電源式ハンマードリル リョービ ED-2620VR
穴あけ能力:(コンクリート)26mm、(コアビット)70mm、(鉄工)13mm、(鉄工)13mm、(木工)32mm
回転数:0~1,100min-1
打撃数:0~4,600min-1
電源:単相100V
電流:8.8A
消費電力:830W
電源コード:5m
ED-2620VR
おすすめ マキタ 充電式ハンマドリル 集じんシステム HR244DGXVB
電動機:ブラシレスモータ
バッテリ:リチウムイオンバッテリ BL1860B
電圧:直流18V
回転数:0~950min-1(回転/分)
打撃数:0~4,700min-1(回/分)
本機寸法:長さ328×幅85×高さ213mm
質量(バッテリ含む):3.0kg
セット内容:集じんシステムDX01・バッテリBL1860B×2本・充電器DC18RC・ケース付
ハンマードリルの選び方
ハンマードリルの選び方を選ぶ際のポイントは穴あけ寸法、はつりモードの有無、シャンク形状です。
ハンマードリル選び方① 穴あけ寸法
ハンマードリルのカタログで商品名に17mmといった表記がある。これはその機種でコンクリートに最大何mmの穴を開けられるかを表現している、この寸法は通常のドリルビット（錐）でのサイズなので、コアドリルを装着すればさらに大きい寸法の穴あけも可能。
ハンマードリル 穴開け寸法
ハンマードリル選び方② はつりモード有無
回転なしの打撃だけのモードに切り替えられるハンマードリルがあり、ブルポイントを付ければ軽いハツリ作業が可能です。
ブルポイント付ハンマードリル
おすすめ ボッシュ コードレスハンマードリル GBH18V-LIYN
- 製造国:ドイツ
- 軽量1.9kgの片手で使えるバッテリーハンマードリル
- 細径のコンクリート穴あけ作業に最適
- 最大穴あけ能力(mmΦ):コンクリート13、鉄工8、木工16
- コンクリート、木材、金属の穴あけ作業
ハンマードリル選び方③ キリ（ビット）シャンク形状
電動工具はビットの部分と、機械の部分が分かれるようになっていまして、ビットの軸を電動工具側に固定して、ビットを回転させて穴を開けていきます。
そして、そのビットの軸のことを「シャンク」といいまして、そのシャンクのタイプと電動工具側のタイプが一致していないと、ビットをきちんと固定ができないので、穴を開けることができません。
ですので、お持ちのハンマードリルがどのタイプのシャンクのビットで使用できるか、確認してビットを購入してください、ハンマードリルは主に１３ｍｍ六角シャンクを使用しています。軸の途中のでっぱりが引っかかって機械から抜けないようになっています。
又、ハンマードリルの場合、ビットをキリ、ドリル刃を呼ぶことが多いです。
１３ｍｍ六角シャフト ハンマードリル
ハンマードリルのキリ（ビット）のシャンク種類
ハンマードリルのキリ（ビット）の取り付け部、つまりシャンクの種類は六角軸・SDSプラス・SDS-MAXの3つがあり、互換性はないです。
インパクトドライバー等に変換アダプタアタッチメントがあるがハンマードリルの場合は打撃の衝撃力が大きいのでアダプタの商品化が難しく、キリ（ビット）を購入する際は注意が必要です。
六角軸はインパクトドライバーにビットに使用されている、中～大型穴あけ能力 20～45mmクラス向け。
SDSプラスは小型から大型まで幅広く、パワーロスが少なく最近の主流の規格です、小～中型穴あけ能力 14～30mmクラス向け。
ハンマードリル キリ（ビット） 長さ
ハンマードリルのキリ（ビット）長さの基準は下記の図のとおりです。
ハンマードリル ビット 長さの基準
おすすめ ハンマードリル キリ（ビット） ＳＤＳ ロング
ハンマードリルの選び方 その他のポイント
ハンマードリルを選ぶその他のポイントとして下記があります。
①操作性
②価格
③品質、信頼性（寿命）
④評判、口コミ
⑤メンテナンス、アフターサービス
⑥バッテリー（14.4Ｖ、１８Ｖ）」「用途 家庭用かプロ用か」「静音性」および「パワー」
特に評判、口コミはアマゾンのカスタマーレビュー、楽天の商品レビューが参考になります。
口コミ、評判、評価
ハンマードリル 中古品 買い取りショップ 比較
最近のハンマードリルは信頼性に優れているので1～2年落ちの中古品でもまだまだ使用できる、但し 海外製は信頼性が落ちるが日本製は大丈夫。
楽天、ヤフオク、メルカリでも激安な日本製ハンマードリルが販売されている。
ハンマードリルの中古品はヤフークション、工具を高額で買い取ってくれる工具男子 等の業者で販売しています。
ポイントはメールでの取引している業者を選び、他業者と比較して価格、中古程度、保証期間等を確認する事です。
決して安物買いの、銭失いをしないこと。
ジモティー ハンマードリル 中古
最近、ＴＶのＣＭも放映している中古あげます・譲りますのネットのフリマ、ジモティー、やはり地元で中古を買えるのは便利。
ジモティーでは、ハンマードリルをはじめ様々な商品で無料や激安格安販売の情報を多数掲載しており、最安値のお得な商品を見つけることができます。単品だけでなくセット用品の情報も充実しており、また中古品やリサイクル用品だけでなく、未使用新品アイテムも安くお求めいただけます。
画像をクリックすると最新版がわかります。
ヤフオク! ハンマードリル 中古
ヤフオク!は、お店にないものも見つかる、買える 日本最大級のネットオークション・フリマアプリです。
画像をクリックすると最新版がわかります。
メルカリ 中古品 ハンマードリル
メルカリは、スマホから誰でも簡単に売り買いが楽しめるフリマアプリです。
メルカリでは格安、激安の中古品 ハンマードリルを販売しています。
画像をクリックすると最新版がわかります。
楽天 ハンマードリル 中古品
楽天市場では格安、激安の中古品 ハンマードリルを販売しています。
下記リンクは楽天が販売している激安 中古品、画像をクリックすると最新版がわかります。
中古工具の高価買取 工具男子 ハンマードリル
ハンマードリルは現場のプロが使う工具。中古品でも探している方は多く、電動工具のなかでも高価買取が期待できるアイテムです。工具を買い取り、販売しています、格安 工具をあり。
オークファン ハンマードリル 中古
日本最大級のショッピング・オークション情報サイト、オークファン。
ヤフオク!、Amazon、eBay、フリル、楽天など国内外のサイトに幅広く対応し、
幅広い月額サービスで物販初心者から物販事業者までサポートしています。
現在の中古の価格相場も簡単に調べられます。（無料会員登録あり）
プレミアム会員(月額980円)では過去10年分、300億件の落札相場検索や、
ヤフオク!で商品を自動で落札できる入札予約機能が本格的にご利用可能。
ハンマードリル レンタルショップ 比較
ハンマードリル等の電動工具は家庭で使用の場合、使用頻度が少ないが高価であるので「工具をレンタルする」という選び方もあります。
「工具レンタル」は主にホームセンターで行われている電動工具などのレンタルサービスです。価格もお安くDIYをする方には便利なサービスです。
ハンマードリル レンタル工具 コメリ
料金は、各レンタル工具取扱店で異なるがおおよそ1～2泊で200～500円程度の格安料金で電動工具を貸し出ししています。
受付の際は、本人のコメリカードと自動車運転免許証が必要です。
ハンマードリル コメリ レンタル工具
関連サイト：コメリ レンタル工具
ハンマードリル レンタル工具 カインズホーム
・持ち込んだ材料を加工する為に作業するスペースを貸し出すサービスです。
工房内で使用する工具の貸出は基本無料です。（先端パーツはお客様にて準備いただきます）
・無料貸出しの工具もありますので手ぶらで来ても作業ができます。
利用条件
・カインズカード（アプリ）登録者
・材料持込み
ハンマードリル カイインズ 工具レンタル
関連サイト：カインズ工房
ハンマードリル レンタル工具 コーナン
コーナンのお店のサービスカウンターに申し込んでハンマードリル等のレンタル工具を借りる。
工具単体のお持ち帰りレンタルは有料だが「DIYラボ」設置店舗をはじめ、店内の工房に設置してある電動工具は営業時間内であれば無料で利用できます。
ハンマードリル レンタル工具 コーナン
関連サイト：コーナン レンタル工具
2022年 ハンマードリル おすすめ 通販 ランキング
以前は電動工具を取り扱う販売店と言えば『金物屋』と『ホームセンター』の2つしかありませんでした。そのため『金物屋』がプロ向け、『ホームセンター』がライトユーザーと客層は明確に分かれていました。しかし、現在では工具販売の専門店『プロショップ』や『インターネット通販サイト』が台頭してきており、電動工具の販売勢力図は大きく変化しています。ハンマードリルの販売でも現在、成長しているのが、インターネット工具通販です。
総合通販サイトの中では『Amazon』『楽天市場』『モノタロウ』、工具専用通販サイトでは『Bildy』『ウエダ金物』『ホームメイキング』など様々な通販サイトが電動ドリルドライバー を販売しています。
インターネット通販の利点は、価格の安さ、アクセサリを含む豊富な品揃え、そしてランキング、評価、商品レビュー〔口コミ）の存在です。特に商品レビューについては、実際に使用したユーザーからの具体的な使用感が得られるなど、カタログスペックだけではわかりにくい電動ドリルドライバーの情報が得られるのは大きなメリットとなっています。
その一方で、欠点となるのは納期と修理です。
納期に関しては、通販サイトであるため注文から配送まで早い場合は1日ですが在庫がない場合は1週間以上、かかります。電動ドリルドライバー がすぐに必要な場合においてはネックとなります。
また、ネット通販での工具故障時における修理については
①購入した通販サイトへ修理依頼
②近場の修理受付可能な電動工具販売店への修理依頼
などの方法で修理依頼とする形となります。通販サイトとして修理受付を明示しているのは『Bildy』『ウエダ金物』『モノタロウ』などです。
2022年 アマゾン おすすめ ハンマードリル
アマゾンのおすすめ ハンマードリル ランキングです。一時間毎に更新されます。最新のランキングが知りたい方は下記をクリックして下さい。

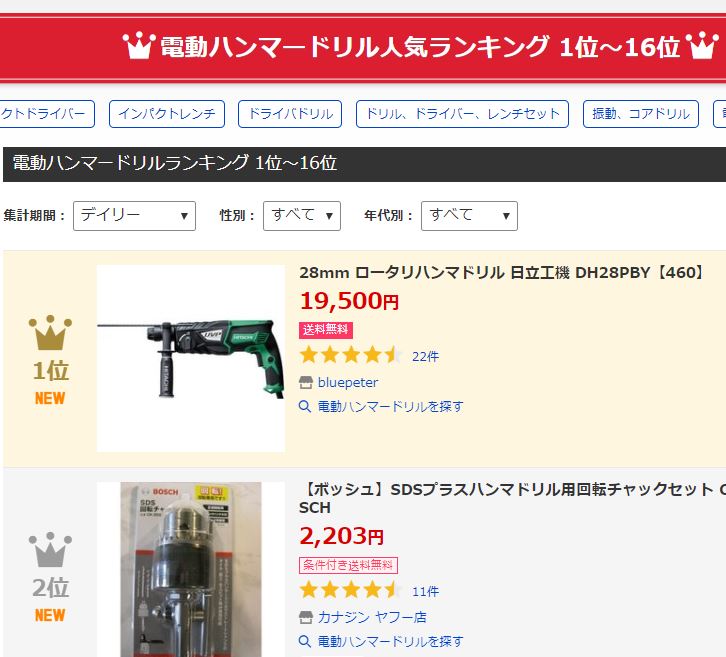

2022年 Yahoo!ショッピング ランキング ハンマードリル
Yahoo!ショッピングの売れ筋 ハンマードリルランキングは下記のとおり。最新のランキングが知りたい方は下記をクリックして下さい。
2022年 おすすめ 楽天 ランキング ハンマードリル
楽天ショップの売れ筋 ハンマードリルランキングは下記のとおり。
最新ランキングが知りたい方は下記の画像をクリックしてください。
おすすめ ハンマードリル モノタロウ
MonotaROは、兵庫県尼崎市に本社を置く、事業者向け工業用間接資材の通信販売会社。
事業者向け工業用間接資材と一般消費者向けのウェブサイトを運営している。
おすすめ ハンマードリル ウエダ金物
通販ウエダ金物でも激安電動ドリルドライバーが購入できます。
ウエダ金物は熊本県熊本市にある創業45年の金物店であるが最近はECサイトも通じて、現場金物、建築金物、土木資材、化成品など、現場のあらゆるのニーズにこたえるプロフェッショナル・ツールショップとして、地元地域のみならず、全国を対象に販売している。
おすすめ ネット工具通販 ビルディ ハンマードリル
ビルディは、工具専門30年以上の「わたなべ工具販売株式会社」がサイト運営、商品の販売を行っている会社、事業内容は電動工具・レーザー/光波測量機器・エアー工具・発電機・溶接機・エンジン機械工具・作業工具・大工道具・仮設足場機材・現場用品などの販売を扱っている。
おすすめ ハンマードリル 定番メーカー比較
日本国内ではマキタ、HiKOKI（旧日立）、リョービ、 海外製ではボッシュがハンマードリルのおすすめ定番メーカーです。
マキタ 充電式ハンマドリルHR171DZK
Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
“ワンハンド”ハンマドリルシリーズ
圧倒的な作業量、軽さとスピードの最適バランス、軽量ベーシックモデル
17mmコンクリート
さらなる本数を穴あけ!
Li-ion6.0Ah
高輝度LEDライト
集じんカップ付
サイドグリップ付
HiKOKI(旧日立工機) ロータリハンマドリル DH28PCY
Amazon’s Choice商品です、すぐに発送ができて、評価が高く、お求めやすい価格。
穴あけ能力:[コンクリート]3.4~28mm・[鉄工]13mm・[コアビット]25~50mm・[木工]32mm
回転数:0~1,100回/分
打撃数:0~4300回/分
全長:367mm
質量(コードを除く):2.9㎏
HiKOKI ロータリハンマドリル DH28PCY2 ケース付 低振動システム(UVP) 穴あけ能力(コンクリート)28mm 3モード切替 工機ホールディングス ハイコーキ 日立
リョービ(RYOBI) ハンマドリル ED-2620VR
穴あけ能力:(コンクリート)26mm、(コアビット)70mm、(鉄工)13mm、(鉄工)13mm、(木工)32mm
回転数:0~1,100min-1
打撃数:0~4,600min-1
電源:単相100V
電流:8.8A
消費電力:830W
電源コード:5m
ボッシュ コードレスハンマードリル GBH18V-20H
定格電圧:DC18V
回転数:0-1800回転/分
打撃数0-4550回/分
打撃力:1.7J
最大穴あけ能力:コンクリート20mmΦ、鉄工13mmΦ、木工30mmΦ
質量: 3.2kg(5.0Ahバッテリー装着時)
シャンクタイプ:SDSプラス
※バッテリー、充電器は付属していません。
ハンマードリルの使い方
ハンマードリルの使い方① キリ（ビット）の取り付け
怪我、事故を防止する為に電源を抜いた状態でキリ（ビット）の付け替えを行ってください。
作業内容に応じてビット種類を選び、取り付けます。
ハンマードリルの保持
電源を入れ、ハンドルおよびサイドハンドルを両手でしっかりと保持した上で、動作を開始します。加工を行いたい箇所にビットの先端を当て、軸がズレることを防ぐため軽く押し当てるようにしながら掘り進めます、 ハンマードリルは振動ドリルと違い、打撃力が十分強力なので押し付ける力がごくわずかでも掘り進めることができます。強く押し当て過ぎると作業効率を下げてしまうので注意しましょう。
ハンマードリルの使い方② 切削屑の清掃
ハンマードリルによる穴あけやハツリの際には、切削屑や粉塵が大量に発生するものです。切削によって生じた穴の内部にこれらのごみが溜まり、徐々に切削の妨げとなっていきます。ハンマードリルの進みが悪くなったように感じたら一旦作業を止め、切削穴の内部を清掃しましょう。
使用後は掃除機で清掃か、モータを無負荷で回転させ内部のゴミや埃を排出させましょう但し、水洗いは厳禁です。
切削屑を自動で集塵するタイプの集じん式ハンマードリルも販売されています、作業性および信頼性が向上しますのでプロの方には必須のアイテムです。
又、後付タイプの集じんシステムも販売されています。
集じんシステム
おすすめ マキタ(Makita) 集じんシステムDX01
モデルNo.:DX01、ダストケース・交換用フィルタ付
適用モデル:HR242D・HR244D
集じん容量:300mL
最大ビット径:24mm
ハンマードリルの使い方③ メンテナンス
コンクリートのはつり・穴開けに使用する電動工具は、削粉や塵によるトラブルが起きやすいので、日々清掃とメンテナンスが大切です。
特に見落としがちなのは本体のモータ部分にあるカーボンブラシです、摩耗が大きくなるとモータを傷めるので早めの交換をしましょう。
ハンマードリル 安全対策
粉塵や切削屑が飛び散るため、作業者は防護メガネ、マスク、作業用手袋などを着用します。
また作業を終えた直後のビット部分は熱を持っています。不用意に素手で触れると火傷を起こすおそれがあるため、作業後はしばらくハンマードリルを放置してビットを冷却します、この時、誤作動を防ぐため作業が終わったらすぐに電源を抜いて置きます。
防護メガネ、マスク、作業用手袋 着用
ハンマードリルの故障修理
ハンマードリル等の電動工具の共通する故障事例、原因についてご紹介します。
ハンマードリル等の電動工具の故障で多いのは異物、ゴミによる接触不良、異音等です。一度、分解掃除するのが一番、簡単な修理方法です。
廃棄する前に一度、試してみてください。又、ハンマードリル用修理部品もネット販売もされているので劣化した部品等の交換を自分で行えば安く修理が可能です。但し、分解は自己責任でお願いします。
ハンマードリル 充電式パワーがでない
充電式ハンマードリルでよくある発生する故障です、使用する頻度が少ないと、バッテリーは劣化してしまうことがあります。この場合は、バッテリーを交換するしかありません。
対策としては下記のように注意して使用してください。
バッテリー過充電防止
バッテリーを使い切ったら充電。パワーがガクツと落ちた時です。まだあるのに継ぎ足すような充電をくり返すと、かえってフル充電できなくなることがありよす。こうなったバッテリーはいったん使い切り、改めて充電します。
過充電もバッテリーにダメージを与えます。充電器は充電時間が過ぎても止まらないものが多いので、その場合は炊飯器などに使うタイマーを接続しておけば安心です。 60分タイマーでピピピと鳴らすのもよいでしょう。
バッテリーの消耗度合いは作業ペースによって幅があります。休みなくネジ締めを続けると１時間、合間があれば半日は持ちます。必要に応じてスペアバッテリーを用意するのもよい方法です。
おすすめ パナソニック ダイヤルタイマー
タイマー(11時間形)
コードの長さ 1m
個装寸法 高さ180×幅90×奥行73mm
質量 240g
ホワイト
ハンマードリル カーボンブラシ摩耗
モーターに電気を送る「カーボンブラシ」の摩耗の原因によるパワー劣化も多いです、カーボンブラシは消耗品ですので徐々に摩耗してきます。定期的に点検して交換目安である限界摩耗線に近づいてきたら交換してください。
点検、交換方法は取扱い説明書に記載されています。
カーボンブラシ種類
カーボンブラシには番号（№）があり、電動工具によってカーボンブラシ違います。
カーボンブラシの番号はカーボンブラシに刻印されております。
ハンマードリル モーター劣化
バッテリーやカーボンブラシを交換してもパワーが回復しない場合は、モーターそのものの原因が推定されます、自分ではメンテナンスが難しい方はサービスセンターに相談してください。
ハンマードリルでモーターが劣化する原因の大半は異常使用です。下記のように正しく使用してください。
モーター劣化防止
トルクの低いハンマードリルで負荷のかかる斫り作業をするとモーターに大きな負担がかかります。モーターに大きな負荷がかかるので煙がでたり途中で止まってしまうこともあります。決められた連続作業時間を超えたり、モーターに負荷をかけすぎると故障の原因にもなりますので無理な「荷が重過ぎる」作業はしないでください。
ハンマードリル 電気系の導通不良
全く動かない場合の原因としては電源スイッチの異物付着による接触不良、ヒューズ切れなどが要因です。自分で修理するのは困難な方はメーカーサービスなどに修理を依頼します。
ハンマードリル 故障事例①
高温ランプ点灯して時々、動作せず。
原因：電気系の接触不良と推定される。
内部を分解してバッテーリとの接続回路のコネクタ部の汚れを除去し、再度 接続。
＊ハンマードリルは粉塵が発生するので本体に粉塵が入り易く、それが電気系の接触不良を発生しやすい。
電気系の接触不良
ハンマードリル 異音が発生
モーター部など機械内部から異音がしたり、変な臭いがする場合は直ちに使用を中止して下さい。そのまま使用すると発火、発煙の恐れがあります。サービスセンターなどに修理を依頼しましょう。一度クリーニングし、再度作動させてみてください。
分解できるかたは内部のギヤの破損およびベアリング摩耗、グリス劣化を点検してみて下さい。
まとめ
ハンマードリルを上手に使用すれば斫り作業が楽に行え、非常に便利な工具ですが粉塵、ゴミが工具内部に侵入しやすいので使用後のメンテナンスを怠ると1年も持たない場合がありますので購入した取扱い説明書を良く読んでください。
特に中国製の価格が安い商品は信頼性が低いです、『安物買いの銭失い』にならないよう良く吟味してください。
又、対象物の材質(セメント・コンクリート・タイルなど)により、ドリル刃先の形状が異なりますので材質に適したドリル刃先を選んで下さい。
関連記事：電動工具の選び方、使い方、手入れ【図解】
＊ドリル系電動工具の共通な内容は下記の記事に詳細に記載しています。
＊更に詳細の内容の記事が下記の本に記載されています。
参考文献：
１．DIY工具選びと使い方 著者：青山元男 ナツメ社
２．DIY 道具の便利手帳 監修：西沢正和 大泉書店
３．電動工具 徹底利用術 著者：荒井 章
