スパナの正しい選び方、使い方

Google Translator
スポンサーリンク
スパナ イラスト2

パッと読むための見出し

スパナとは?|スパナとレンチとの違い?|英語:spanner

スパナ(spanner)は英国式レンチ(wrench)は米国式の呼び方で、どちらも同じ意味です。六角ボルトやナットを回す道具を指します。
締め付けて固定したり緩めて外す作業(締緩作業)を行うための工具の総称。ねじる、ひねるといった意味を持つ。日本では、先端が開放されたものをスパナ、それ以外をレンチと呼んで区別されることが多い。

スパナやレンチの表示サイズは、対応するポルト・ナット のする二辺を表す。一方ボルト・ナットのサイズ はギザギザになっているネジ部の径で表示されるので、ス パア・レンチのサイズと混同しないように注意すること。

スパナ種類

スパナ種類

スパナのサイズ

スパナやレンチのサイズ

スパナの機能と用途|JIS規格

ボルトやナットを扱う工具の総称がレンチだ。こうしたレンチ類のなかでもっとも身近な存在といえるものがスパナ。
両ロレンチやオープンエンドレンチともいわれる。ボルトを2点で支えるだけなので、メガネレンチに比べると信頼性は低く、強い力をかけるのには適さないが、横にずらせばボルトから外せるので、作業を素早く行うことが可能です。また、下の写真のように長い軸の途中にあるナットはメガネレンチでは無理なのでスパナでなければ回せません。

スパナ用途

スパナ用途

スポンサーリンク

日本工業規格 スパナJIS規格 |スパナサイズ|公差

下記にスパナのJIS規格の参考サイトを記載しました。

スパナのJIS規格の詳細が記載されています。

JISC日本工業標準調査会サイト|サイズ|寸法

JISC日本工業標準調査会サイト内のJIS検索から内容が閲覧可能です。(但し印刷不可)

*現在はIEインターネット エクスプローラーのみ閲覧可。

①日本工業規格JIS B4630  スパナ Open ended spanners

kikakurui.com |JIS規格票をHTML化したサイト

日本工業規格が全文、閲覧、印刷可能です。(但し図、イラスト含まず)

① 日本工業規格JIS B4630  スパナ Open ended spanners

豆丁 |中国の資料閲覧サイト|サイズ|寸法

日本工業規格が全文、閲覧、可能です。(図、イラスト含む、ダウンロードは有料)

*ネット接続環境により表示が1分以上、かかる場合があります。

①日本工業規格JIS B4630  スパナ Open ended spanners

スパナの種類

両ロスパナ

両ロスパナは端が開いたレンチ。ナットの横から差し込んで使い、狭い場所でも活躍します。ただ口が開いているだけ強度上は不利です。また、雑に使うとナットから外れやすくなります。

おすすめ商品:KTC (京都機械工具) スパナセット TS206

タペットスパナ

タペットスパナは薄手のタイプ。ダブルナットの締め合わせなどに使います。

おすすめ商品:トップ 超薄スパナセット CU-5000

片ロスパナ

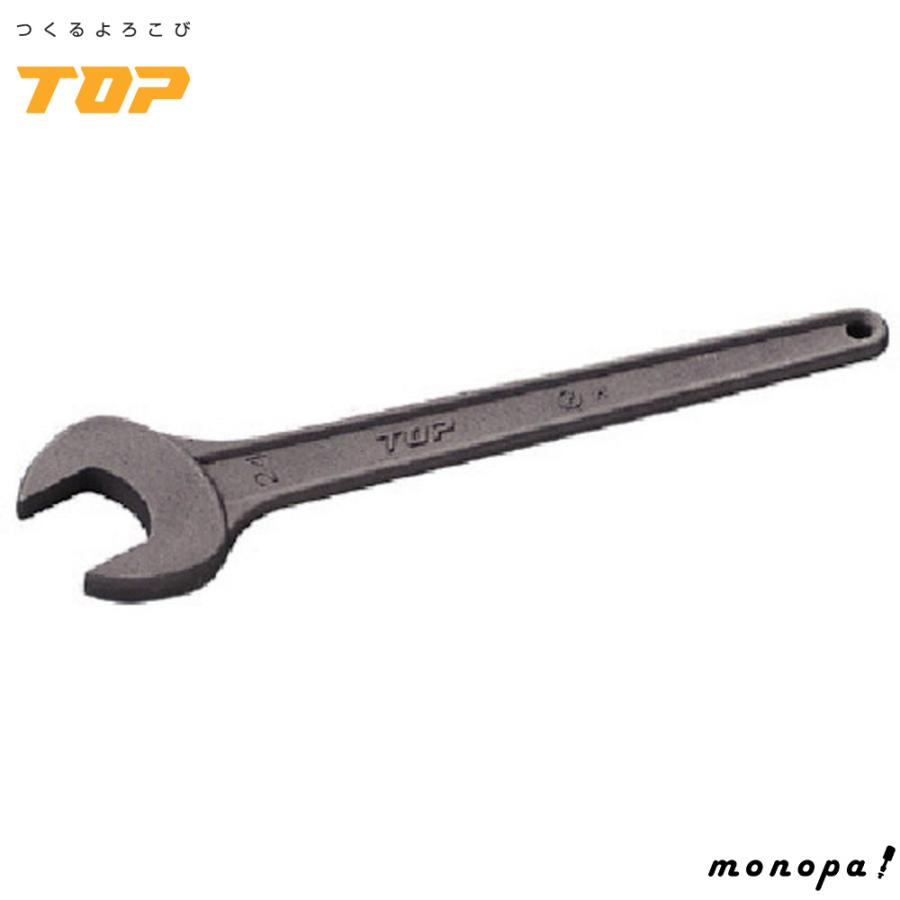

おすすめ商品:トップ(TOP) 丸形片口スパナ 強力級 RS-46

機械の調整ネジなど、決まったネジサイズを回すためのもの。その機械の専用レンチとして備え付けにします。

片目片ロ(カタメカタクチ) スパナ

片目片ロ スパナは、これらの形式を1本の両端に備えたもの。両端は同サイズで、取り回しのよいほうを選べ、込み入った場所でも便利なレンチです。

ホーザン(HOZAN) 片目片口スパナセット W-520 YD-1243

スパナの選び方|スパナサイズ一覧|寸法

狭い所でも自由な両ロスパナ。確実に回せるメガネレンチ。機械いじりが好きな方には両方とも出番が多いでしょう。ただ家庭での幅広い修理や工作なら片目片ロスパナをお勧めします。兼用だからというよりも、サイズ揃えが確実だからです。例えば一般に不要とされる13ミリですが、これはM8のボルトナットに対応します。クルマや機械ではよく出会います。また15ミリは白転車の車軸に使われます。これを両ロスパナのセット以外に買い足すと、ケースには入らずなくしがちです。また片側の口はサイズが重複します。その点、片目片ロスパナの1ミリおきのセットなら問題なし。たとえ買い足してもダブりません。機械いじり派には、14、17、19ミリ辺りにロングタイプも加えれば、良いでしょう。

スパナサイズ一覧表 |スパナサイズ早見表

スパナサイズを一覧表にしておきます。使う頻度の高さで組むか、すき問のない取り合わせか。セット品の組み方に各レンチの特徴が見られます。

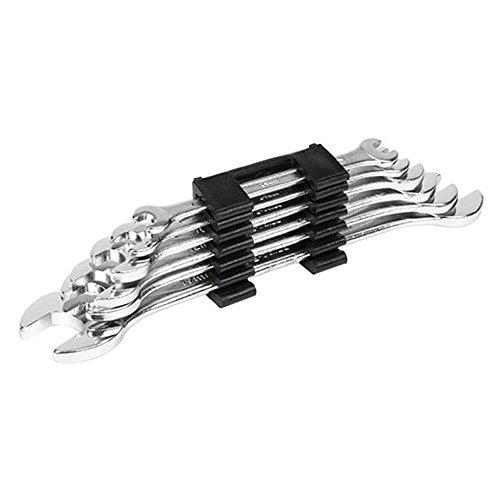

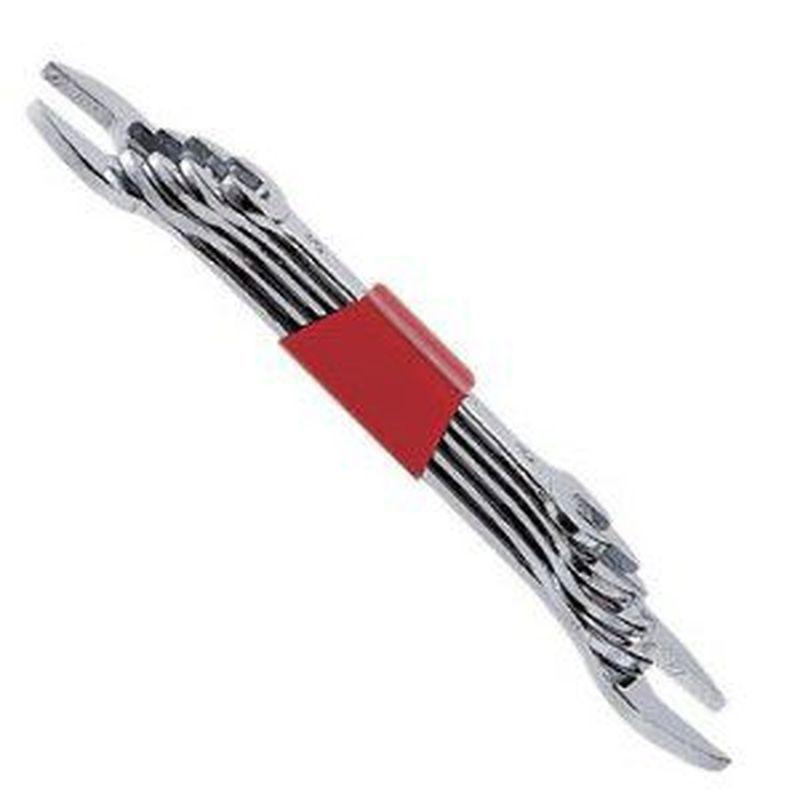

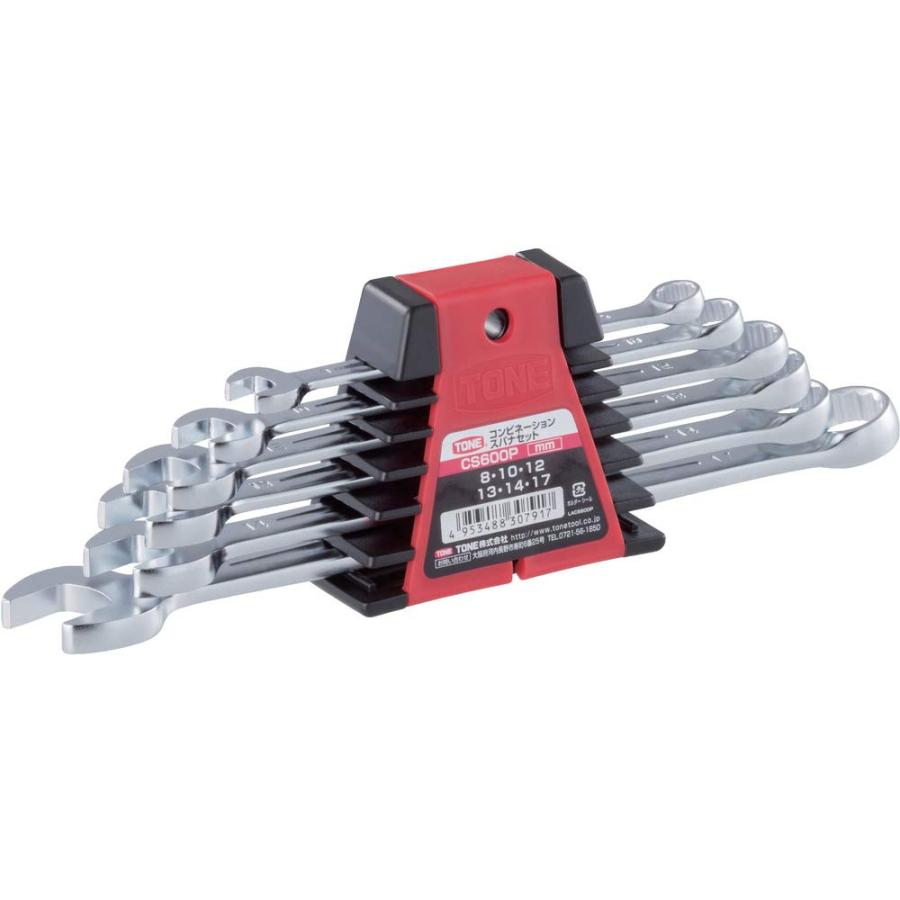

スパナセット例

スパナセット例

スパナサイズ例

スパナサイズ例

スパナの定番&逸品 |メーカー 価格比較

KTC  京都機械工具

プロフィットツールスパナS30-10,12,14

普通のスパナが入りにく狭い場所でも作業ができるように厚みが薄く作られている。両側とも同サイズで片側は25度のオフセット(角度がついている)

KTC プロフィットツールスパナ No.S30-10
価格:1302円(税込、送料別)

動画 KTC (ミラーツール) 片目片口スパナ コンビネーションレンチ 【工具・道具・TOOL】

TONE  前田金属工業

SUS コンビネーションスパナセット SMS300

耐食性、耐薬品性、衛生面に優れたステンレスを使用。水道工事、船舶整備など錆がつきものの作業環境などに威力を発揮するツール。

KEIBA マルト長谷川工作所

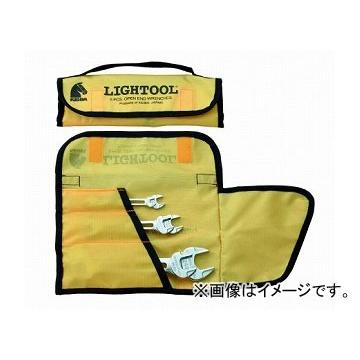

ライツール 両口スパナ

徹底した肉抜き加工により従来品より大幅な軽量化、この軽さは腰部に工具を入れての作業時に作業者にかかる負担を大幅に軽減してくれる。

スパナの使い方

スパナは2本のアゴを備えている。使用する際には、アゴの奥までボルトの頭を入れること。また、ボルトの頭の面に対してスパナを水平に入れないと、力をかけた際に外れやすく、ボルトの頭もなめやすい。さらに、短いアゴの側に回すのが正しい操作方法。強い力をかける時は必ずこの方向で使うこと。

締める時にスパナを使う方向

締める時にスパナを使う方向

緩める時にスパナを使う方向

緩める時にスパナを使う方向

配管などでは大きなものが必要になるが、一般的にはmm単位で8、10、12、14、17程度
があれば大丈夫。自動車のような機械を扱う場合は同じサイズのものが2本必要になることもあるので、両端が8~10、1 0 ~12、12 ~14という構成でそろえるのがベスト。  スパナはボルトやナットを2点でとらえる。

両ロスパナの使い方

ナットは指で締めしてから、スパナを開口部に深くさします。持ち方はゲンコツ握りが普通ですが、早回しにはスプーン持ちにするのもよい方法です。そしてレンチがナットから離れないように、円の内側へ引きつけて回します。接線方向に引っぱると、ナットをナメやすくなります。途中でハンドルが障害物に当たる場合は、裏側も使えば振り角度が稼げます。

スパナ操作

スパナの使い方

作業性のスパナに信頼性を加えたレンチ

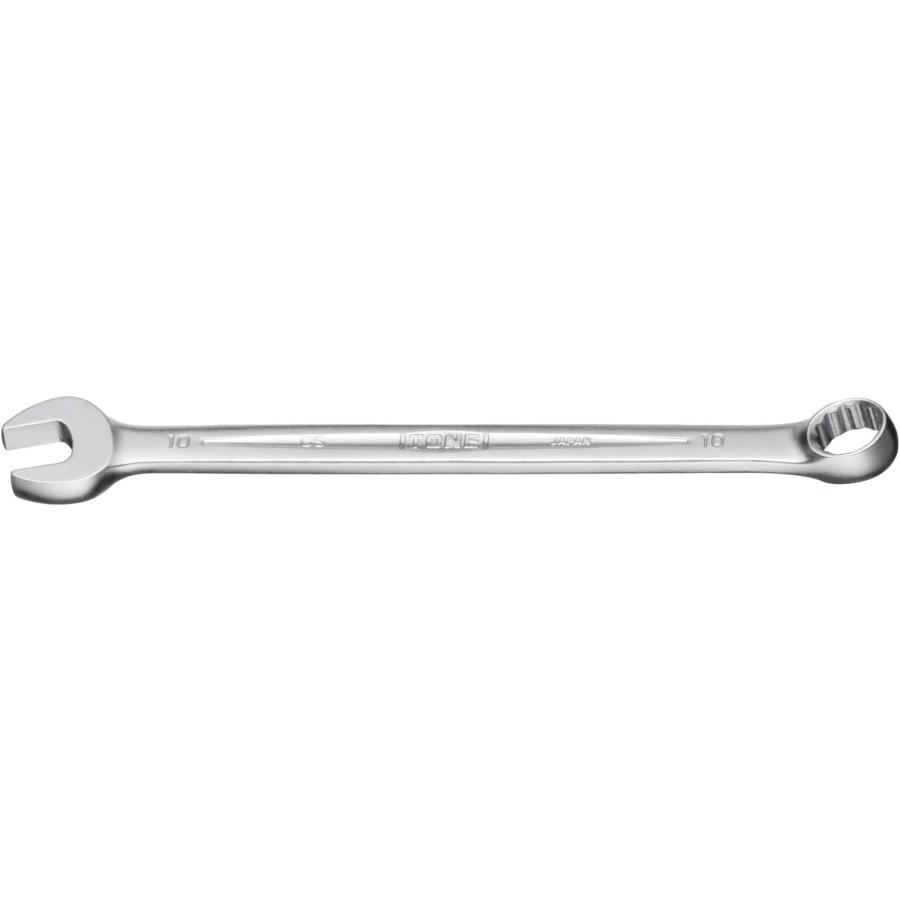

作業性のスパナと、信頼性のメガネレンチを組み合わせたものがコンビネーションレンチだ。

最初だけメガネの側でゆるめ、軽く回せるようになったらスパナの側にするという使い方が可能だ。締める時なら、最後にだけメガネの側を使えばいい。ボックスレンチとスパナが組み合わされたフレックスソケットスパナといったものもある。

コンビネーションレンチ

コンビネーションレンチ(上)  フレックスソケットスパナ(下)

動画  スパナの使い方

六角ボルト・ナットを締め緩めする「スパナやレンチ」の使い方

参考文献:
1.DIY工具選びと使い方 著者:青山元男 ナツメ社
2.DIY 道具の便利手帳 監修:西沢正和 大泉書店
3.電子工作工具活用ガイド 著者:加藤芳夫 電波新聞
4. 道具の徹底使用術  著者:荒井章 山海堂
