ペンチ-イラスト3

ペンチとは?|釣り工具 英語:cutting pliers

自由に材料をつかんだり、針金などを切る、おなじみのペンチです。

ベンチは銅線や針金を切る・曲げる・挟む・引っ張る・ねじるなど多くの作業ができる電気関係や針金細工、または板金細工等に便う大変便利な工具です。

ペンチ種類

ペンチ種類

ペンチの構造

ペンチの先の方は物をつかむ役目をする所で、くわえ部と呼びます。このくわえ部は物をつかんだ時、滑らないように凸凹のスジが切っであります。

刃は強力で銅線は勿論、太い鉄線も切ることかで可能です。刃部の表側は丸い物がつかみやすいようにに丸く抉っており、ナットも回すこともでき、また、料理ではギンナンを割るのに非常に便利なため、この部分をギンナンと呼んでいます。

ペンチは電気関係の作業に多く使用しますので、柄の部分にビニールカバーを付け、絶縁にしたものが多いです。

ペンチはJISで普通級と強力級に分けられており、普逆級はN、強力級はHという記号で表示されます。

ペンチには次のように5種類の寸法があります。
呼び寸法(全体の長さ)
125m/m  150m/m 175m/m
200 m/m 250m/m

スポンサーリンク

ペンチ使われている材料

ペンチに使われている材料は、JIS規格によると炭素工樋鋼SK7、または機械構造用炭素鋼S55C、或いはそれ以上の品質のモノが使用されています、当然、熱処理(焼入れ・焼戻し)がさねていて、刃部の硬さはロックウェルCスケールで56~64になっでいます。
JISでは、切れ味試験、変形試験。衝撃試験などについて厳しい規定があり、これら規定に全部合格したものがJIS合格品となります。

詳細は下記のJIS規格を参照して下さい。

日本工業規格 ペンチ規格

下記にペンチのJIS規格の参考サイトを記載しました。

ペンチのJIS規格の詳細が記載されています。

JISC日本工業標準調査会サイト

JISC日本工業標準調査会サイト内のJIS検索から内容が閲覧可能です。(但し印刷不可)

*現在はIEインターネット エクスプローラーのみ閲覧可。

①日本工業規格 JISB4623 ペンチ  Cutting pliers

②日本工業規格 JISB4631 ラジオペンチ Round nose chain pliers with side cutters

kikakurui.com |JIS規格票をHTML化したサイト

日本工業規格が全文、閲覧、印刷可能です。(但し図、イラスト含まず)

①日本工業規格 JISB4623 ペンチ

②日本工業規格 JISB4631 ラジオペンチ

豆丁 |中国の資料閲覧サイト

日本工業規格が全文、閲覧、可能です。(図、イラスト含む、ダウンロードは有料)

*ネット接続環境により表示が1分以上、かかる場合があります。

①日本工業規格 JISB4623 ペンチ

②日本工業規格 JISB4631 ラジオペンチ

ペンチ種類と用途

電工ペンチ

電工ペンチは丈夫な造りでつかむ・切るの二役をするペンチの基本形です。
電エペンチは電気工事の際に端子やコードをつかんで位置を押さえたりできるほか、配線コードを切断することができる。実際、二ッパーの代用として配線コードや針金を切る際に使われることが多い。アゴの形状はシンプルで開きも小さいので、大きなものをつかむのは困難だ。そのわりに先端は大きい。細かなものを扱うのなら、同じ電気工事用のペンチでも、ラジオペンチのほうが使い勝手がいい。

電工ペンチ

電工ペンチ

ラジオペンチ

ラジオペンチのほうは小さな部品も確実に保持でき、鋼板や針金の折り曲げにも使う精密型です。その名前はラジオの組立作業に由来します。どちらもコードや針金の切断用に、正確な刃をもちます。

ラジオペンチの先の万は物をつかむ役目をつかむ所で、くわえ部と呼びます、くわえ部は先端になるほど細くなっていて、その太さも細いものから太いものまでいろいろあり、用途によって選び分ける必要があります。 また、くわえ部にはものをつかんだ時滑らないように凸凹のスジが切り込んであります。

ラジオペンテは電気関係の作業に多く使用しますので、柄の部分にビニールカバーを付けたものもが多いです。

プライヤとの違いはガタのない開閉、薄板をつかみやすい形状。また先端にはすき間があり、刃の機能が優先です。

ラジオペンチはニードルノーズプライヤーとも呼ばれる。針(ニードル)のような突出部(ノーズ)というほどではないが、プライヤーのなかでは先端が細く長い。命名された当時は繊細な作業を求められる電気製品がラジオであったため、ラジオペンチの名がついた。ハンダづけの際に部品を支えるといった作業に使われる。現在ではIC基盤のようにさらに微細な作業が求められるため、さらに細いものもある。先端が曲がったベントノーズタイプもある。

半田づけのような作業をしない場合でも、ラジオペンチは小さなものをつまんでいたり移動するのに適している。小さなネジを目的の位置に置いたり、アクセサリーの修理といった作業には便利なものだ。

ラジオペンチ

ラジオペンチ

ベント ラジオペンチ

ベントノーズタイプは細かなものでも確実につかむことができる。

ラジオペンチ カット

ニッパーとして使うことができる。

ヤットコ

ヤットコはプライヤーとの中間型。工芸用は特殊な先端形状も見られます。刃はなく保持専用で、金属片を火であぶる時に使っても狂いません。

ヤットコ(矢床)とは釘、板金、或は熱した鉄などをつかむための鉄製の工具。対象を曲げたりする加工に使う場合もある。形状は二本の金属棒を蝶番で繋いだモノで片側が人が持つ取っ手で反対側の部分で物を摑む。取手側は長く、テコの原理で人の力以上の強い力で物を摑むことが可能である。ペンチやプライヤーと構造や目的が似ているが基本的に挟むだけであり、物を切断することはできない。

ヤットコ

ヤットコ

ペンチの使い方

一般的な持ち方は図の左側。その隣の下向きの持ち方は、狭い場所で部品を並べ替える時の方法です。両手で持っているのは、ピアノ線やワイヤを吊り上げる操作です。グリップの根元にあるギザ部分は、強い締め付け力が働く箇所です。

ペンチ持ち方

ペンチ持ち方

ペンチを使う時は、一方の柄に親指をかけ、人さし指と中指を柄の内側にかけて、薬指と小指は柄の間に入れて使います。こうすれば開閉が片手で自由になり、作業が楽にできます。なるべく柄の先の方を持った力が、強い力が出ます。

ペンチ-使い方

ペンチ-使い方

ペンチ-使い方6

大きな力を加えると時はグリップ後ろを握るとテコの原理で簡単に切れる。

針金などを切る時は、相当大きな力を加えても耐えられるようになっていますから、強く押さえることはよいのですが、こじることは破損する原因になりますから、こじらないようにして下さい。ペンチでワイヤを切りますと。その切り口は平らにならす、山形になります。

ペンチ-間違った使い方2

ペンチ-間違った使い方

開閉バネが付くタイプには、このアゴはありません。ちなみに端子の圧着もできそうに見えますが、端子には形状が合いません。
ペンチは身近ゆえに、さまざまな使い方が見られます。例えば小さなクギを打つ時の保持は実用的です。しかしクギ頭をツブす時に、金床代わりにしては傷みます。続けていると開閉が渋くなる原因になります。鋼板を巻き取ってちぎるのは変形のもと。さらに、針金が切れない時にハンマーで補助。これは最悪です。

ペンチ 間違った使い方

ペンチ 間違った使い方

ラジオペンチ 使い方

ラジオベンチの使い方は、一力の柄に親指をかけ、人さし指と中指とを他方の柄の外側にかけて薬指と小指は柄の間に入れます。こうすれば開閉が片手で自由になり、作業が楽にできます。また、なるべく柄の先を持った方が強い力が出ます。針金などを切る時はある程度の力を加えても耐えられるようになっています。

ラジオペンチ-使い方

ラジオペンチでワイヤを切りますと、その切り口は平らにならず、山形になります。平らな面から飛び出している針金を平らな面に合わせようとしてラジオペンチで切っても平らしはなりません、これはラジオペンチの刃が。表面、裏面ともに、山形に傾斜を付けてあるからです。平らに切断しようとする場合は、ニッパを使って下さい。

ラジオペンチ-使い方2

ラジオペンチ 曲げる

ラジオペンチ モノを曲げる

電線の芯線を丸く整える。このような作業には細かい仕事が得意なラジオペンチが適している。

一度に丸を作らず何度か摘まむ箇所を変えて徐々に丸くしていく。

「ラジオペンチ」の使い方 動画

針金や電線の曲げに使用する「ラジオペンチ」の­使い方を説明します。

ペンチの選び方

ラジオペンチの使いやすいサイズは、全長で160ミリ。標準サイズです。ペンチも同じ大きさが一般的です。こちらは扱う材料が大きい場合には200ミリも重宝します。品質面では普及品や特売品の中に、油が切れると開閉が渋くなるものがあります。動かしてみて、軸周辺のすき間が変化する製品や、特定の角度で重くなるものは精度不足と見てよいでしょう。ラジオペンチよりも、ペンチにその傾向があります。よく吟味しましょう。

ペンチ精度

ペンチ精度

JISマークのついたベンチは、切れ味や、ある力を加えた時のひずみ、変形などの検査をしてありますから安心ですが、不良品の場合は、針金を切ると、てきめんに破損じ、ますので、一般の工具と同様にJISマークの入ったものを信用あるお
店でお求め下さい。

ペンチの選び方 動画

KNIPEXとBAHCOのペンチのいいところ紹介します。

ペンチの定番&逸品 |メーカー 価格比較

おすすめペンチ KEIBA  マルト長谷川工作所

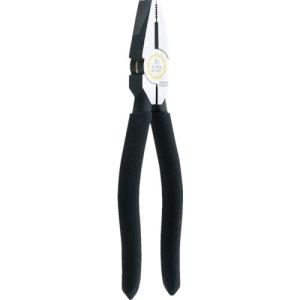

ハイグレード ザ・ペンチ FC-107

可動部にベアリング材の砲金を使用することで、高い円滑さと耐久性を実現。先端には確実にモノを保持するセレーション加工が施されている。

ケイバ(KEIBA) ハイグレード ザ・ペンチ ...

ケイバ(KEIBA) ハイグレード ザ・ペンチ …
価格:4,975円(税込、送料別)

おすすめペンチ TONE(トネ) 前田金属工業

SUS ラジオペンチ SRP-150

マルテンサイト系ステンレスで作られた耐食、耐薬品に優れた製品、切断可能な金属の径は1.5mm。食品機器・医療・クリーンルーム・精密機械・船舶・マリンスポーツ・海洋開発・プラント・防水工事・水道工事・清掃用機器、その他ステンレスボルト・ナットを使用する箇所に最適。

トネ SUSラジオペンチ (...

トネ SUSラジオペンチ (…
価格:3,340円(税込、送料別)

おすすめペンチ FUJIYA  フジ矢

電工 職人 ペンチ

ピアノ線も切れる”マイクロミラーブレード”研磨の刃を備える。圧着端子の圧着機能も備える。プロ仕様の製品。

【AST】【工事BOOK2015】フジヤ(FUJIYA) [33...

【AST】【工事BOOK2015】フジヤ(FUJIYA) [33…
価格:3,407円(税込、送料別)

おすすめペンチ TSUNODA ツノダ

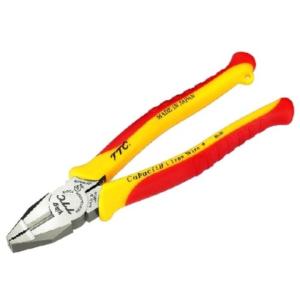

PERFECT パーフェクトペンチ   CP-150DG

金属部には2層のクロームメッキと光彩処理を施し、錆びの侵入を防止。グリップは内側に柔らかいもの、外側に硬い二重成型のエストラマーを採用。

KING TTC(角田工具製作所) パーフェクト ペンチ...

KING TTC(角田工具製作所) パーフェクト ペンチ…
価格:2,149円(税込、送料別)

おすすめペンチ KTC  京都機械工具

コンビネーションプライヤー(ソフトグリップ付)PJ-200

ジョイントを広口に切り替えた時でも手を挟みにくいように設計、歯は三段形状で小さなモノから大きなモノまで、つかみやすくなっている。

おすすめペンチ ENGINNER エンジニア

ネジザウルス PZ-58

潰れたネジ、錆びたネジなど、取り外しが困難なネジに対処する専用プライヤー、先端にタテ溝が加工されネジの頭をガッチリとつかめる。

参考文献:
1.DIY工具選びと使い方 著者:青山元男 ナツメ社
2.DIY 道具の便利手帳 監修:西沢正和 大泉書店
3.工作と工具ものしり百科 著者:加藤芳夫 電波新聞
