図解 高圧、低圧検電器チェッカー

検電器 イラスト
スポンサーリンク

検電器チェッカー とは? 英語: electroscope

 検電器チェッカー は、電気機器や電気回路に電気が通っているかうかを確認するための機器です。電気工事や点検は、原則として対象となる電気回路を停電させた状態で実施します。しかし、もし回路の一部に電気が通っていて、作業者がそのことに気づかずに触れてしまえば感電事故につながります。作業者の生命を守り安全に作業を行うためには検電器による確認が欠かせません。

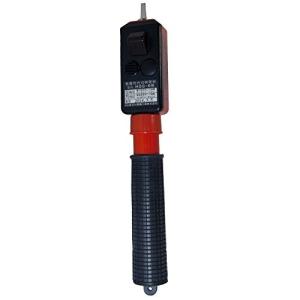

【高・低圧用検電器】HSG-6長谷川電機軽量コンパクトな伸縮タイプ楽天

検電器チェッカー  原理、仕組み   極性 非接触

ネオン放電管式 検電器チェッカー

ネオン放電管に放電々圧以上の電圧が加わると、僅かな電流でも鮮やかな紅橙色にグロー放電する特徴を利用したもので、構造が非常に簡単で取り扱いやすいため、低圧から高圧、特高用の検電器に従来から広く用いられています。

短所として、明るい場所では発光が確認しにくいこと、また、厚い絶縁電線被覆の上からの検電は不能です。

【エーモン AMON】ネオン放電管式 検電器 楽天

電子回路式検電器チェッカー  非接触

検電器内部に電池半導体電子増幅回路を内蔵、小さな検出電流を内蔵回路で増幅させ、表示灯を点灯させたり、スイッチング回路と発振回路を使って音声周波数に変換して、確認しやすい音を発生させ充電、停電の判別を行うことができます。
種々の特性を有する検電器が製作でき、高・低圧共用形が可能であるとともに絶縁被覆の上から検電できるのが大きな長所です。また、電子回路式では電池と内蔵回路を簡単にチェックできるボタンを備えているので、検電器の機能保持の確認が容易です。
長谷川電機工業 低圧交流専用検電器 HTE610Y 楽天



検電器チェッカーの選び方 種類、価格、値段

検電器は測定する電圧によって、高圧用、低圧用、高圧・低圧兼用、特別高圧用などの種類があります。このうち高圧・低圧兼用の検電器は電気工事において幅広く活用できます。
本体が伸縮するタイプの検電器は、高圧の測定時に先端を長く伸ばすことで高圧部に手を近づけることなく安全な測定が可能です。多くのものは交流専用ですが、ソーラバッテリエ事などに使用する直流対応のものもあります。

検電器を選ぶ際は安全性を重視して品質、信頼性が高いメーカーのモノを選んでください。長谷川電機、日置電機は日本の有名なメーカーですので安心です。

又、直流回路を検電するには直流電圧専用または交直流電圧両用のものでなければ使用できない。
  直流回路は普段あまり遭遇する機会が少ないため、うっかり交流電圧専用検電器を使用して、その結果、停電しているものと思い込み、活線の電路に手を触れて不測の感電事故を引き起こしかねない。

おすすめ 長谷川電機工業 検電器チェッカー

長谷川電機工業 検電器 交直流電圧両用 伸縮式  HSN-6A

軽く使い易い伸縮式タイプで携帯に便利

アマゾン 楽天

長谷川電機工業 高圧・特高用検電器  HS-90N

交流・直流両用のワイドレンジタイプです。

アマゾン 楽天

長谷川電機 伸縮式 高低圧用検電器 HSS-6B

アマゾン 楽天

長谷川 低圧交流専用検電器 HTE610Y 電気測定器

充電を音と光で知らせコード被覆の上からでも検電可能です。

アマゾン 楽天

おすすめ 日置電機 検電器チェッカー 非接触

日置電機 検電器 ペンライト付 3481

検電器の基本機能を追求。コンパクトなサイズで安全に検電、LEDライト付き検電器 3481

アマゾン 楽天

日置電機 検電器 3480 非接触

検電器の基本機能を追求、検電は光と音でサポート、先端が赤色に発光、同時にブザー音

アマゾン 楽天

検電器チェッカーの使い方 コンセント 直流交流

 測定にあたっては、検電器の握り部分を持ち、検電器先端の検知部を電線の上から押し当てます。とくに被覆電線の場合は、検知部全体をしっかり接触させないと正しく検知されません。(検知部を十分に電線上に当てないと、心線と検知金具との間の静電容量が変わり、動作感度が鈍くなります)

電気が通っていた場合には警報音や光で通知されるので、ただちに工事を中止して原因究明を行ってください。

検電器の当て方

検電器の当て方

 安全に検電を行うためには、開閉器の状況や表示灯、回路図などから対象となる回路の状態を事前によく確認しておくことも重要です。また、高圧部に手を近づけて検電する場合は必ず絶縁ゴム手袋を着用します。

検電器の使い方

検電器の使い方

雷発生時は検電を中止し、雨の中での検電も極力避けるようにします。また、電器は作業者の安全確保のための工具であるため、定期的に耐電圧検査を行うことが重要です。

車 バイク 検電器テスターによる導通確認

検電とは読んで字のごとく電気を検査することで、配線コードに電気が流れているかどうかをチェックすることです。

検電テスターは車の電装DIYの必須工具。車からの電源取り出しの場面で必要であり「電気が来ている配線がどれなのかを調べる」ことができる。

車、バイクの電気回路はバッテリーのプラスから電源ケーブルとして電装品までやってきて、車の本体である金属部分を回路替わりにしてバッテリーのマイナスに戻って行きます。

測定手順 車 バイク 検電器テスター

導通を調べる時は検電テスターのワニグチをボディーアース、テスターの測定箇所部分(針の先端)を導通を確認したい場所に接続します。

検電テスター 使い方

検電テスター 使い方

①ワニグチを確実に車の金属部分がむき出しになった所にはさむ(ボディーアースする、塗装面は通電しない)

②検電テスターの測定箇所部分(針の先端)を直接配線コードの被覆に突き刺します(芯線に接触させる)。

③通電していれば柄のLED部分が赤に発光します。(常時電装品が使いたい場合はキーを回さない状態で通電している配線コードを探します。)

④市販のオーディオデッキなど取り付けされている場合は、オーディオハーネスのギボシ端子接続部分でも導通確認できます。

⑤配線コード被覆に突き刺して通電確認をするので、そこには小さな穴が開いてしまっています、そこで 導通確認後は安全のため必ず絶縁テープで配線コードを保護します。

動画 検電器チェッカー  使い方 コンセント極性

電子式 検電器の使い方: 日置電機  検電器3480, 3481

検電テスターの使い方 車、バイク 【エーモン】


参考文献

電気工事の工具が一番わかる (しくみ図解) 松本 光春 (著)
